Policestyle Tankschaltung selbst bauen

[benny]

Hallo Forum,

Ich will ja auf Fußkuplung und Handschaltung umbauen. Die Suicide ist bis auf den Zughalter fertig.

Jetzt will ich mir noch eine Policestyle Handschaltung bauen.

http://www.wwag.com/cgi-bin/WebObjects/ ... tailSearch

http://ww.zoomcyclellc.com/catalogs/cyr/pdf/521.pdf

Jetzt meine Frage hat das von euch schon mal einer gemacht und hat Erfahrung damit? Ich hab ein Dome Getriebe muss ich am Getriebe auch noch was ändern?
Hat jemand vielleicht Detailaufnahmen oder Konstruktionszeichnungen von so einem Teil?

Vielen Dank schon im Vorraus

Benny

[Partisan]

Hi Benny,
am Dome-Getriebe musst Du erst mal nix ändern. Man kann den Schaltumlenkhebel weiter verwenden oder gleich an die Schalthebelwelle gehen. Pass halt auf, dass der Hebel nicht zu kurz ist, sonst wird die Krafteinwirkung auf die Schalthebelwelle zu hoch. Wenn Du es selbst bauen willst wird wohl die Umlenkung das größte Problem darstellen. Je nach dem, wie lang Du sämtliche Hebelarme machst, hat das Auswirkung auf die Schaltwege und Kraftübertragung.
Gruß
Jens

[benny]

Hallo Sven,

richtig du hast mein Problem voll erkannt.........aber was ist die Lösung?

Ich will nur ungern einen Schalthebel bauen um danach festzustellen das die Schaltwege viel zu lang sind oder schlimmer mir im Getriebe etwas zu verbiegen. Deshalb wären ein paar Maße sehr gut damit ich mal weiß wo ich anfangen kann.

Fest steht das ich den Umlenkmechanismus am Downtube mittels Schelle oder ähnlichem befestigen will.

Jetzt stellt sich mir die Frage wie hoch sollte der Drehpunkt über dem Getriebe liegen und wie lang sollte der Schalthebel unterhalb bzw. überhalb des Drehpunktes liegen?

Wie schwer darf das ganze den werden damit die Vibrationen dem Getriebe nichts anhaben?

Fragen über Fragen

Benny

[rainer_aus_ulm]

...

Jetzt meine Frage hat das von euch schon mal einer gemacht ...

Da Fauli.

Er hat auch schon einige Pics gemacht ... in irgendeinem Beitrag vor vielleicht 14 Tagen ...
Aber prinzipiell mußt du einfach mal loslegen und sehen wie`s wird. Ich glaube nicht das irgendjemand Festigkeitsrechnung vornimmt und am Getriebe gibt`s nix zu verbiegen.
San joa koa Japaner

rainer

[benny]

...

Jetzt meine Frage hat das von euch schon mal einer gemacht ...

Da Fauli.

Er hat auch schon einige Pics gemacht ... in irgendeinem Beitrag vor vielleicht 14 Tagen ...
Aber prinzipiell mußt du einfach mal loslegen und sehen wie`s wird. Ich glaube nicht das irgendjemand Festigkeitsrechnung vornimmt und am Getriebe gibt`s nix zu verbiegen.
San joa koa Japaner

rainer

Na da mach ich mich doch mal auf die Suche nach den Bilder. Bisher hab ich über die Suche nichts brauchbares gefunden.

Danke für den Tipp

[shovelfauli]

klick

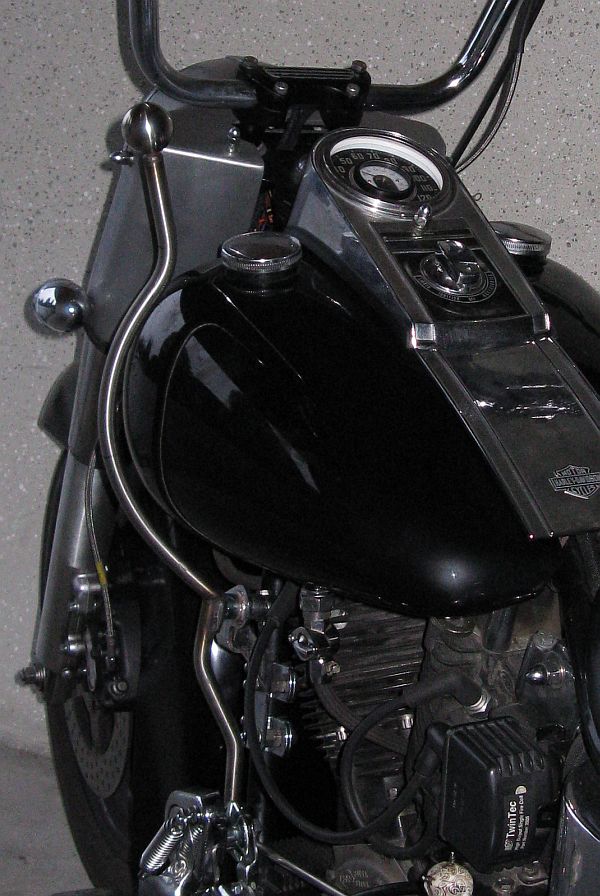

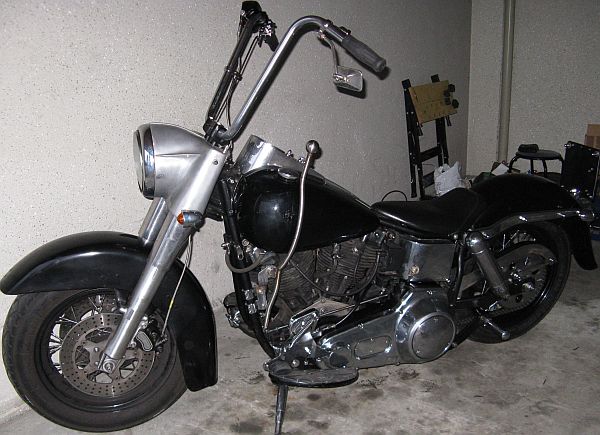

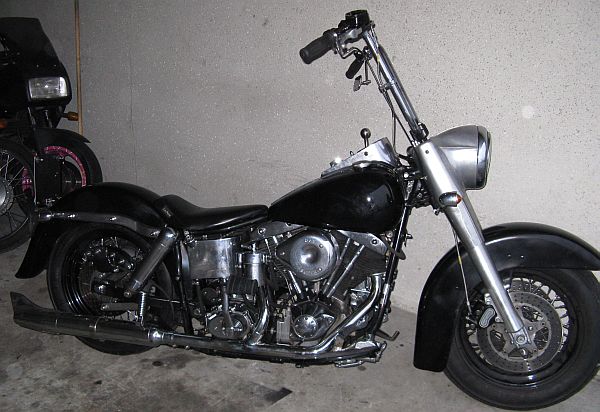

ich verlinke die Bilder hier nochmal und packe noch zwei, nein drei Bilder drauf!

Der Schalthebel ist wegen des Apes, bzw. der Bequemlichkeit so hoch geworden




der Hebel is sehr leicht, weil Rohr und Hohlkugel

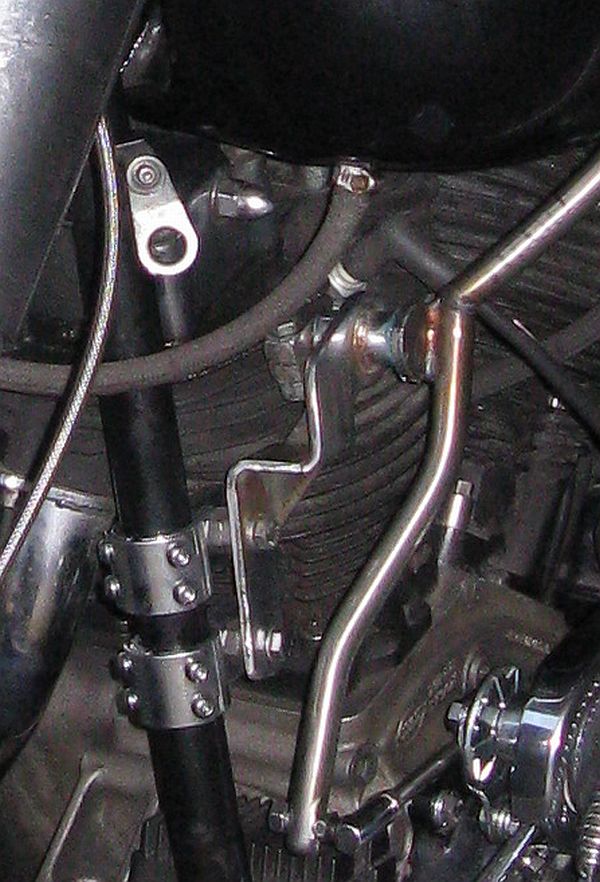

Lager und Aufhängung des Hebels ist eine zerschnittene Schaltklulisse der FLs (siehe letztes Bild oben links)



Das ganze bekommt dann noch axial ein Gewinde oder eine Schraube, womit die Klemmschelle am Lager hinfällig wird.




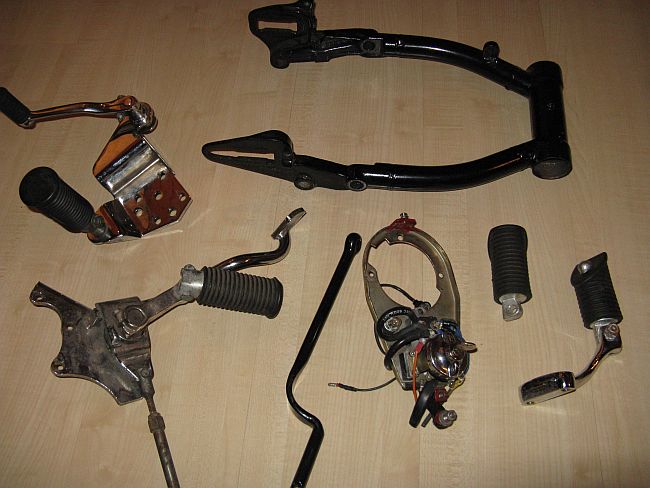

Schaltklulisse (oben links)

[Kupferkessel]

Ich habe mir meine auch Selbergedengelt. Flutscht 1A, ist aber nicht so Filigran, eher was Rustikaleres!

[Otter]

@kupferkessel

Deine ungepunzten Felgen sehen ja stark aus
Was sind das für Teile?

Gruß Otter

[SuperGauzy]

Sehen aus wie originale neueren Baujahres. Ich glaube 2007 sind die das erste mal auf den Markt gekommen.

[Otter]

Sehen aus wie originale neueren Baujahres. Ich glaube 2007 sind die das erste mal auf den Markt gekommen.

Oje, da merkt man das ich schon lang keine neue HD mehr angeschaut habe…

Gruß Otter

Nachtrag: habs auf der HD-Homepage gefunden. Alles klar...

[benny]

Morgen,

@Fauli: Danke für den Link und die zusätzlichen Bilder. Die zerschnittene Schaltkulisse........wie ist da der Drehpunkt......einfach nur ne Passung oder ein Lager? Wie leichtgängig ist dieser Mechanismus (Gefahr des selbständigen Schaltens)

@Sven: An dich geht die gleiche Frage wie an Fauli. Was ist das für eine Halterung an der du den Schalthebel befestigt hast, Kannst du davon mal ein Detailfoto machen?


Ich glaub ich hol mir einfach mal en paar Brocken Metall und Flex was zurecht, mal schaun was dabei raus kommt

Wenn ich was auf die Reihe bekomm gibts Bilder

Benny

[Kupferkessel]

Moin Moin.
@Otter ....ja sind Hd Felgenringe neueren Bj´s.

Also der Drehpunkt ist einfach ein Lagersitz mit einem Lager drin, an den Lagersitz habe ich dann die Hebel geschweisst!Durch das Lager dann die Schraube an den Halter geschraubt!Pinne sind verdrehtes Vollmaterial aus dem Baumarkt!
Alles Super flockig zu schalten, und da schaltet nix von alleine!!!Bei mir ist alles recht massiv da alles aus Vollmaterial und der Schaltknopp auch schwer ist. Sag ja da ist die ganze Zeit nichts passiert!
Will aber auch noch mal ne andere Schaltung bauen, die sich schöner dem Tank anpasst!
Mach einfach wie Du denkst, habe auch vorher nichts berechnet oder sonstiges.Klappt schon!
Guck mal auf meine Homepage, da sind nochn paar mehr Fotos.
Nicht wundern das alles bisschen schief ist am Moped , ist nur provisorisch zusammengesteckt!! ))))Der Pinn auf dem Foto ist auch noch Xtrem lang , da ich ja vorher den Ape drauf hatte!

[shovelfauli]

Hi benny,

ist gut, daß du dir Gedanken machst.
Leider haben Sven und ich eine andere Getriebebauart, bzw. andere Schaltmechanismen. Bei uns sind große Nullagenfedern verbaut.

Am Ratched-Top z.B. wären unsere Hebel ebenfalls kein Problem.

Den Schaltmechanismus deines Kuhfladengetriebes kenne ich nicht, aber es würde mich wundern, wenn es da plätzlich Probleme geben sollte, schließlich sind Jockeyhebel von der Gewichtsverteilung ungünstiger als Police-Style-Schaltungen und die gibt es ja auch zur genüge an Kuhfladengetrieben.

Guck halt, daß du den Hebel nicht zu sehr neigst, oder einen 5 Kilo Schaltknopf verwendest, dann sollte das schon funktionieren.


Zum Lager des Fußhebels: Es ist eine Messingbuchsengelagerte Achse.

Grüße
Fauli

[benny]

Hey Sven,

danke für die promte Antwort.

Ist das eigentlich alles Kupferblech was glänzt oder ist da auch verkupfertes Eisenblech und Lack dabei?

Wo hast den schicken Schaltknauf her?

Benny

[benny]

Und der Fauli auch so schnell.......


na dann werde ich jetzt einfachmal anfangen Edelstahlrohr zu biegen


Benny
