Batterie Heiß und Stinkt

[Arthur]

Hi,

ich habe es gefunden.

http://85.214.140.110/phpbb2/viewtopic. ... 2ccaf128ac

Die Schaltung kannte ich noch nicht, Asche über mein Haupt. Durchgesetzt hat es sich wohl nicht.


Gruß Arthur

[tausche]

Na da ham wers doch.

Lt. der Skizze wird die Leistung einfach nur über den Widerstand verbraten.
Die Zenerdioden hängen mittendrin.

Werden die Dinger nicht dauernd kaputt?

[KaWe]

Servus,

das is' aber ned die typische HD Limareglung von heute sondern der Regler für die alten inneneregten Limas vor 75 für die kleinen Batterien.

Lese dazu meinen(W&W) Beitrag" wenn die kleine Batterie kocht"

Gruss KW

[Arthur]

Ja,

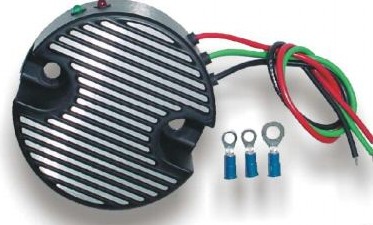

ich kenne es eher so (habe eine Drehstromlima "bearbeitet"):


Gruß Arthur

[trybear]

moin,

hat Fauli hier vor kurzem mal eingestellt :

http://forum.shovel-head.com/viewtopic. ... highlight=

http://up.picr.de/4866471.jpg

gruß

[Gerry]

Link korrigiert. Nach Klärung der Sachlage werde ich die Datei vom Server löschen, da es sich hier um einen Auszug aus irgendeinem offiziellen Manual handelt. -> Copyright.

Gruß,
Gerry

[tausche]

Ahja, des Bild ausm Post von Fauli kommt mir schon eher bekannt vor.

Da haben wir oben in der Mitte genau den von den Zenderdioden geschalteten Thyristor (2 Transistoren) zur Spannungsstabilisierung.

einzig des Schaltzeichen für SCR3 und SCR4 is mir nicht geläufig - sieht eigentlich ähnlich einem alten Symbol für einen Thyristor mit ausgeführtem Gate-Anschluss aus:


Aber nachdem der Thyristor oben auch mit den Transistoren ausgeführt is und nicht als gekapselte Einheit würd des m.M.n. wenig Sinn machen.
Eine Legende wär da noch hilfreich
