Rahmenhalterfrage

[trybear]

Moin zusammen,

ich brauche mal Eure Hilfe.

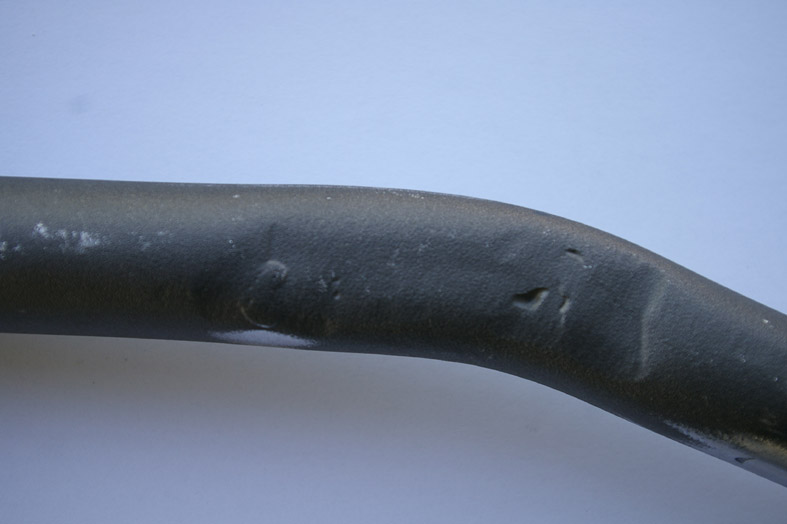

Bei mir liegt ein 50er Wishbone auf´m Tisch. Die senkrechten Unterzugrohre vorn sind "umgearbeitet", d.h. die Hupenhalter sind flachgeflext und die Gewindelöcher zugeschweißt.

Um das wieder herzustellen bräuchte ich also ein Maß "Unterkante Tankhalter bis Mitte oberes Gewinde" (gern auch schräg , ich suche mir dann die Rohrmitte selbst) und "Abstand Mitte-Mitte der beiden Gewinde zueinander".

Die Zeichnung gibt da nu garnix zu an.

Das Gewinde ist laut Palmers 10-24 und ab 1951 dann 12-24.

Für Hilfe wäre ich dankbar.

gruß

[Pan-Sven]

Moin, hab dann mal bei einer Pan gemessen = Abstand Mitte oberes Loch 101,6 mm auf Unterkante Tankhalter , Lochabstand 34mm , Lichterabstand der Hupenhalterbohrungen 155mm R / L .
Gruß Sven

[trybear]

Moin Sven,

danke schonmal.

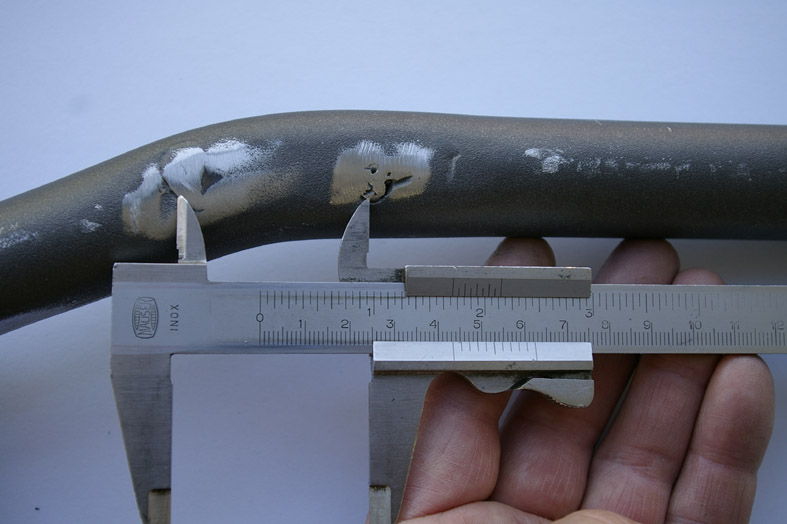

102mm paßt und 155 L/R soweit auch. Nur mit den 34 mm komme ich nicht hin. Das sind bei mir eher auf den Schweißungen 43 mm....

Zahlendreher ??

Gibt da wohl auch je nach Baujahr verschiedene Varianten. Im Palmers kann man mind. 2 verschiedene aufgeschweißte Platten erkennen. Die Bauart abgeflachtes Rohr mit "nur Gewinde im Rohr ohne Platte"gibts wohl auch noch - das ist die meine hier.





gruß

[Partisan]

Moin trybear,

das kann schon hinkommen.
Die Halterungen waren aufgeschweißt. Da sollte es keine Gewindelöcher im Rahmen geben.
Ich vermute, was Du da auf dem Bild misst, sind die Reste der Schweißpunkte und nicht zugeschweißte Gewindelöcher.

Gruß
Jens

PS:
Abgeflachte Rohre, ohne Halter und mit Gewinde im Rahmen hat es -glaube ich zumindets- nicht gegeben.
Warum auch? Die Halter entfallen ab ´54, denn ab dato gibt es dann das Trompetenhorn.

[trybear]

hallo Jens, Du hast ne PN

Es ist also so, das bei den Wishbones 49 bis 51 leicht abgeflachte Rohre mit aufgeschweißten rechteckigen Platten verwendet wurden, Gewinde 10-24.

Ab 51 waren die Rohre dann rund und die aufgeschweißten Platten hatten runde Ecken, Gewinde 12-24.

Dann brächte ich nur noch die Maße der eckigen Platten... ; hatte ich schon mal hier, aber wer denkt denn an sowas...

danke Euch schon mal

[Partisan]

Nein!
Die Rohre waren vor 49 rund und ab Ende 49 dann abgeflacht.
Erst ab 54 wieder runde Rohre völlig ohne Halter.
Abgeflachte Rohre nur zwischen 49 und 54.

Aber richtig. Du brauchst bei Bj. 50 eckige Halter (Gewinde 10-24).
Halter mit abgerundeten Ecken erst ab Bj. 51 (Gewinde 12-24).

Gruß
Jens

[Pan-Sven]

Hi trybear, 34mm sind gemessen !! Die Halter haben die Maße 50,8 x 16mm.
Gruß Sven

[trybear]

hallo Sven,

Hi trybear, 34mm sind gemessen !! Die Halter haben die Maße 50,8 x 16mm.

Habe Heute an einem 50FL messen können: Platten 49 x 13 x 8mm , Gewindeabstand Mitte/Mitte 35 mm (auf den Millimeter ist gedingst....ääähh.. ), hast also Recht.

Irgendwo da wird auch die Wirklichkeit der Plattengröße liegen.

danke + gruß

[Partisan]

Der Gewindeabstand ist bei den eckigen und runden Platten gleich. Nur der Durchmesser der Bohrungen hat sich geändert. Schau Dir mal die passenden Hupen dazu an.
Die Größe der Platten variiert offenbar sehr. Kommt wahrscheinlich drauf an, ob der Typ im Werk damals seine Brille vergessen hatte oder nicht. Ich würde mich bei dem Nachbau der Platten nach den Abb. im Palmer richten und die Maße schätzen bzw. vermitteln.
Alternativ kannst Du auch einen weiteren originalen 50er Rahmen kaufen, die Halter abtrennen und den Rest wegwerfen oder mir geben Letzteres scheint die beste Lösung zu sein

Gruß
Jens

[trybear]

Hallo Jens,

oder mir geben

Deine Wortwahl ist äußerst interessant und kreativ

Ist noch einer bei mir wegen Originalitätsprüfung im Vorlauf, mal sehen was da so draufgeschweißt wurde...

gruß

[Don Rocket]

hallo Sven,

Hi trybear, 34mm sind gemessen !! Die Halter haben die Maße 50,8 x 16mm.

Habe Heute an einem 50FL messen können: Platten 49 x 13 x 8mm , Gewindeabstand Mitte/Mitte 35 mm (auf den Millimeter ist gedingst....ääähh.. ), hast also Recht.

Irgendwo da wird auch die Wirklichkeit der Plattengröße liegen.

Hallo Michael,

ich wuerde das auch nur als Anhaltspunkt nehmen und die Maße in das naechste sinnvolle Zollmaß umwandeln.

Beispiel:
16mm => 5/8" = 15,9mm
35mm => 1 3/8" = 34,9mm
13mm => 1/2" = 12,7mm
usw.

Gruß
Dieter

[Partisan]

ich wuerde das auch nur als Anhaltspunkt nehmen und die Maße in das naechste sinnvolle Zollmaß umwandeln.

Genau das isses, Dieter! Die Lösung liegt so nah !
