Evo 1.Ölschlauchanschlüsse

[cogaan]

Habe mein Projekt jetzt fast fahrbereit, nur bin ich mir bei der Zuordnung der Ölschläuche an meinem EVO 1 Motor nicht ganz sicher.

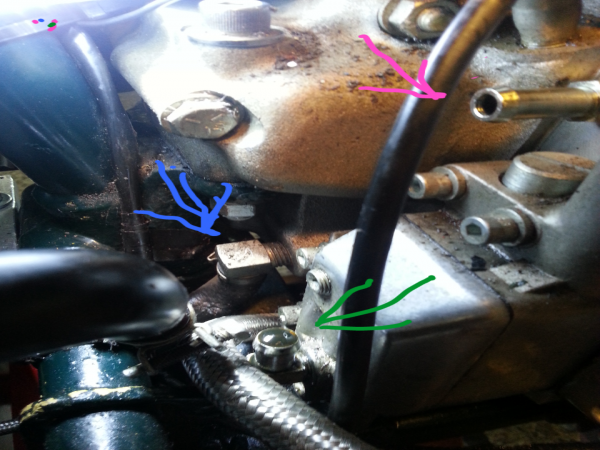

Es wäre schön, wenn mir jemand sagen könnte, womit der Anschluss rot/blau/grün (Foto 5.50) mit dem Öltank (Foto 447) verbunden werden muss.
Des weiteren habe ich noch einen Schlauch , der zu beiden Zylinderköpfen geht.

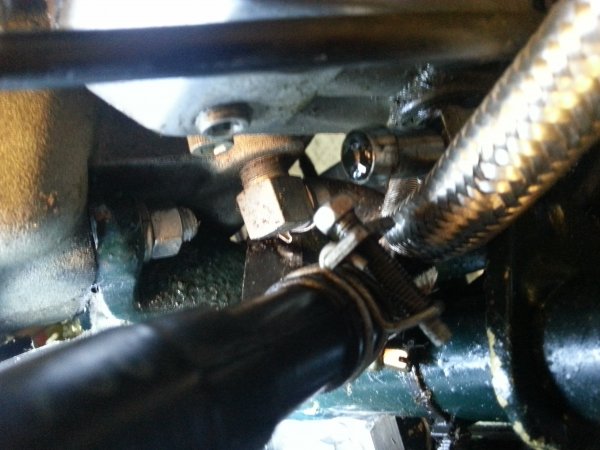

Ganz unten, unter den drei Anschlüssen, sitzt auch noch ein sehr schwer zugänglicher Anschluss den ich aber nicht fotografieren kann.
Grüße Peter

[holzlenker]

Servus,

Foto 5.50 und 447....soll'n da jetzt alle das Netz durchstöbern ob's irgendwo Bilder mit solchen Numemrn gibt?

Habe mal gegoogle't....Foto 5.50 Bilder....das war mein Favorit:



Ciao Lutz

[cogaan]

Hallo Lutz....Lecker!!!!..... ich bin scheinbar zu doof Bilder hochzuladen.
Nachdem ich auf.. Anhang hinzufügen/durchsuchen/senden geklickt habe,weiß ich auch nicht wo die Bilder gelandet sind.

[holzlenker]

Servus,

lese er das und wir sehen Deine Bilder

http://forum.shovel-head.com/viewtopic.php?t=2738

Ciao Lutz

[maruski]

Boah, was mag wohl der Preis im Singapore Zoo für die Leckereien sein?
Mann kann doch sowas nicht einfach so stehen lassen.
Was ist mit dem Singapore Zoo los?
Warum machen die nicht mit bei dem tollen Deal? Wissen die mehr?
Verschwörungen wo man hinschaut ......

Gruß vom Wiesenrand.
Maruski

[holzlenker]

Boah, was mag wohl der Preis im Singapore Zoo für die Leckereien sein?
Mann kann doch sowas nicht einfach so stehen lassen.
Was ist mit dem Singapore Zoo los?
Warum machen die nicht mit bei dem tollen Deal? Wissen die mehr?
Verschwörungen wo man hinschaut ......

Gruß vom Wiesenrand.
Maruski

bitte technisch bleiben!

[cogaan]

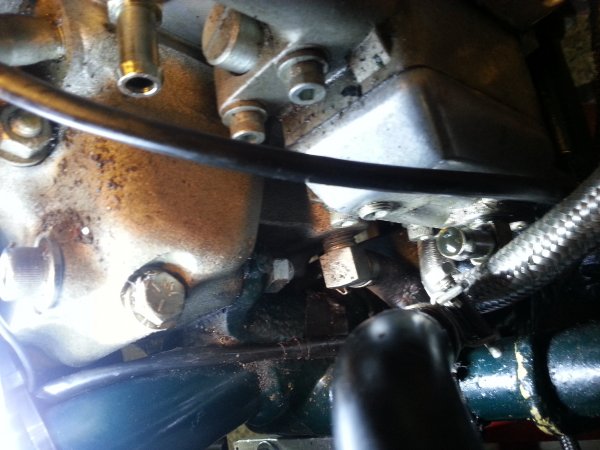

Hier die Fotos.... schaun wir mal ob das klappt. Jugend forscht !!!




[robo]

Hi Cogaan,

zur Identifizierung der Ölleitungsanschlüsse an deiner Evo empfehle ich dir diese pdf:
http://shovelschuppen.de/navi_m/technik ... islauf.pdf aus dem Shovelschuppen.
Die Anschlüsse an der Evo1 sind die gleichen wie am Shovelmotor.

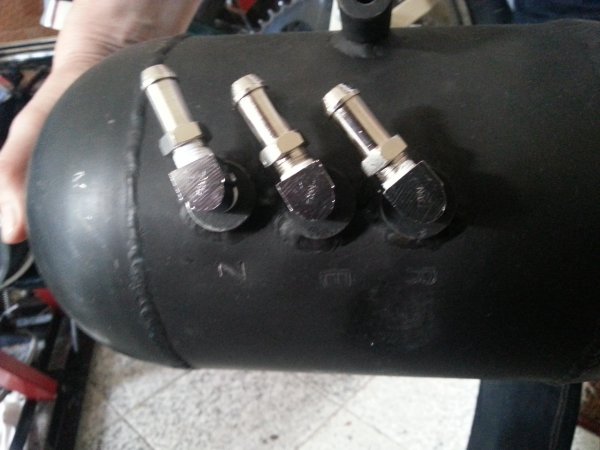

Die Bezeichnungen auf deinem Öltank würde ich so deuten:
Z = Zulauf zur Pumpe
E = Entlüftung vom Motor
R = Rücklauf von der Pumpe
Würde ich aber im Öltank nochmal kontrollieren. Z sollte die tiefste Stelle im Öltank sein. E und R sollten ziemlich weit oben enden, auf jeden Fall oberhalb des Ölniveaus im Oltank.

Gruss robo

[cogaan]

Hallo Robo..,..Danke für die Hilfe. Aber mir fehlt noch der Anschluss der zu den Zylinderköpfen unterhalb der Ventildeckel geht. Grüße..

[shovelfauli]

moin cogaan,

das wird mit dem Luftfilter verbunden.
kannst ja mal nach EVO Kopfentlüftung googeln.

Grüße
Fauli
