Regler anschließen

[Christian]

hallo Leute,

habe hier eine 12V-Kohlen-LiMa für Pans und nen Regler dazu und weiß nicht, wie ich den Regler an die LiMa anschließen soll.

Auf dem Beipackzettel des Reglers steht:

GREEN WIRE to GENERATOR terminal Marked "F" - Field
RED WIRE to GENERATOR terminal marked "ARM" - Armature
BLACK WIRE to BATTERY positive terminal

Die Farben der Leitungen des Reglers stimmen, aber auf der LiMa ist kaum was zu erkennen. Der in Fahrtrichtung hintere Pin hat möglicherweise ein F stehen, könnte aber auch ein schlecht gestanztes A sein.

Hat jemand Erfahrung mit den Aftermarket-Dingern und kan mir sagen, ob der hintere Pin ein A oder ein F hat?

Danke und Gruß, Christian

[Arthur]

Hallo Christian,

miss einfach nach. Also jeweils den Widerstand des Pins gegen Masse. Einmal wirst Du ca. 2 Ohm messen und einmal ca. 8 Ohm. Der Pin mit 2 Ohm ist A(nker), der mit 8 Ohm F(eld).

Gruß Arthur

[Christian]

Hallo Arthur,

Danke, super!!!

Gruß, Christian

[Christian]

Hallo Arthur,

ahb mal nachgemessen. Der vordere PIN hat 77,0 Ohm, der vordere 81,8.

Was hat das denn zu bedeuten?

LiMa ist neu.

Danke und Gruß, Christian

[SuperGauzy]

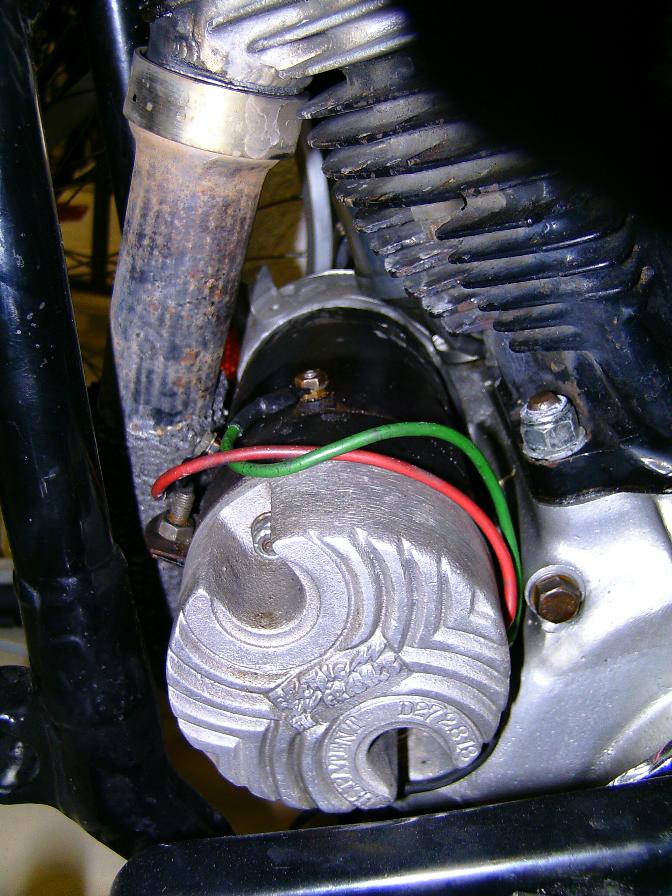

Vielleicht hilft dir das weiter...


[Christian]

Hallo Gauzy,

dann wäre der hintere Anschluss ein "F" - wenn der Regler auf Deinem Foto baugleich ist mit dem, den ich hier liegen habe. Ist er aber optisch nicht!

Warten wir mal, was Arthur dazu vielleicht noch einfällt.

Danke und Gruß, Christian

[SuperGauzy]

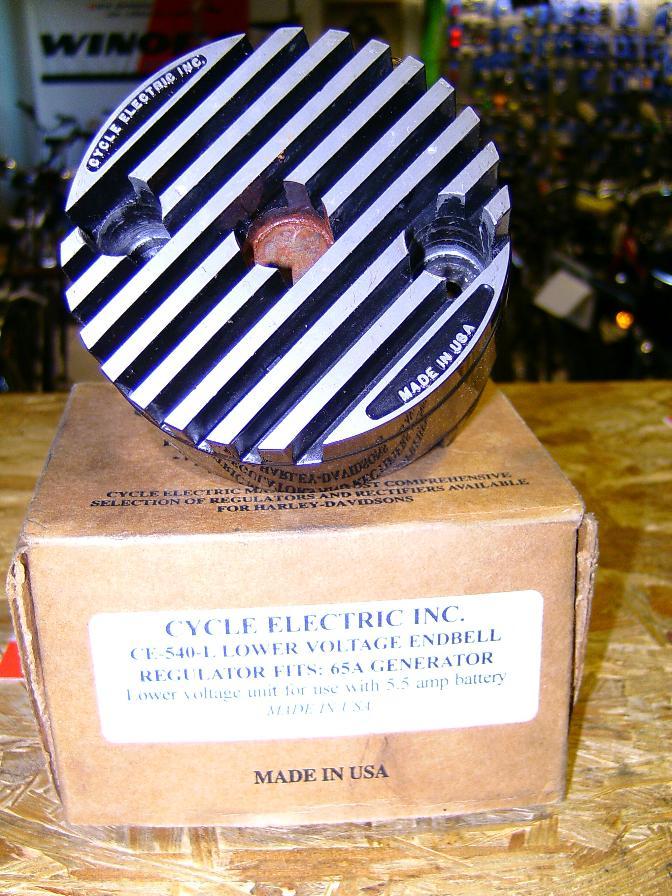

Ich hab den hier noch im Regal, bei dem isses genauso.

F - grün

A - rot bzw. braun


[Arthur]

Hallo Christian,

drehe mal den Anker ein paar mal. Wenn der länger nicht bewegt wird, steigen die Übergangswiderstände an den Kohlen.

Gruß Arthur

[Christian]

Hallo Arthur,

Danke erst mal für Deine Infos.

Habe die Lima mal ein wenig durchgedreht. Ergebnis:

Widerstand schwankt zwischen ca. 172 und 178 (vorderer Pin zu hinterer Pin) und 32 zu 38, je nachdem, wie die LiMa gerade steht.

Die Differenz ist immer ziemlich genau bei 6 Ohm.

Was hat das zu bedeuten?

Gruß, Christian

[Arthur]

Hallo Christian,

die 6 Ohm sind die Erregerwicklungen. Also ist das der F-Anschluss, das ist sicher.
Warum die Kollektoren so einen hohen Übergangswiderstand haben, weiß ich nicht, vielleicht oxydiert? Ich würds anschließen und fahren, falls sie nicht ausgebaut ist. Ansonsten reinschauen und Kollektoren saubermachen.

Gruß Arthur

[Christian]

Hallo Arthur,

die LiMa hat schon einige Jahre "gestanden". Insofern tippe ich auch auf Oxidation.

Wenn die festgestellte Differenz ausreicht, festzulegen, welches der F-Anschluss ist geht ich das Risiko ein und fahre die LiMa ein.

Vielen Dank und Gruß, Christian
