hydraulische Trommelbremse hinten

[achtball]

hallo,
ich habe zu dem thema einen thread gefunden, in dem fauli schon eine menge guter hinweise gegeben hat. da der von der überschrift her nicht passt, häng ich den mal hier rein:
http://forum.shovel-head.com/viewtopic. ... highlight=
ich habe jetzt noch eine frage, die sich auf die "breite bremse" (von 63-73) bezieht: da in diesem zeitraum (von 66 auf 67) von der star- auf die midstar-nabe gewechselt wurde, musste ab 67 auch eine andere trommel (mit lagern) verwendet werden. soviel steht fest.

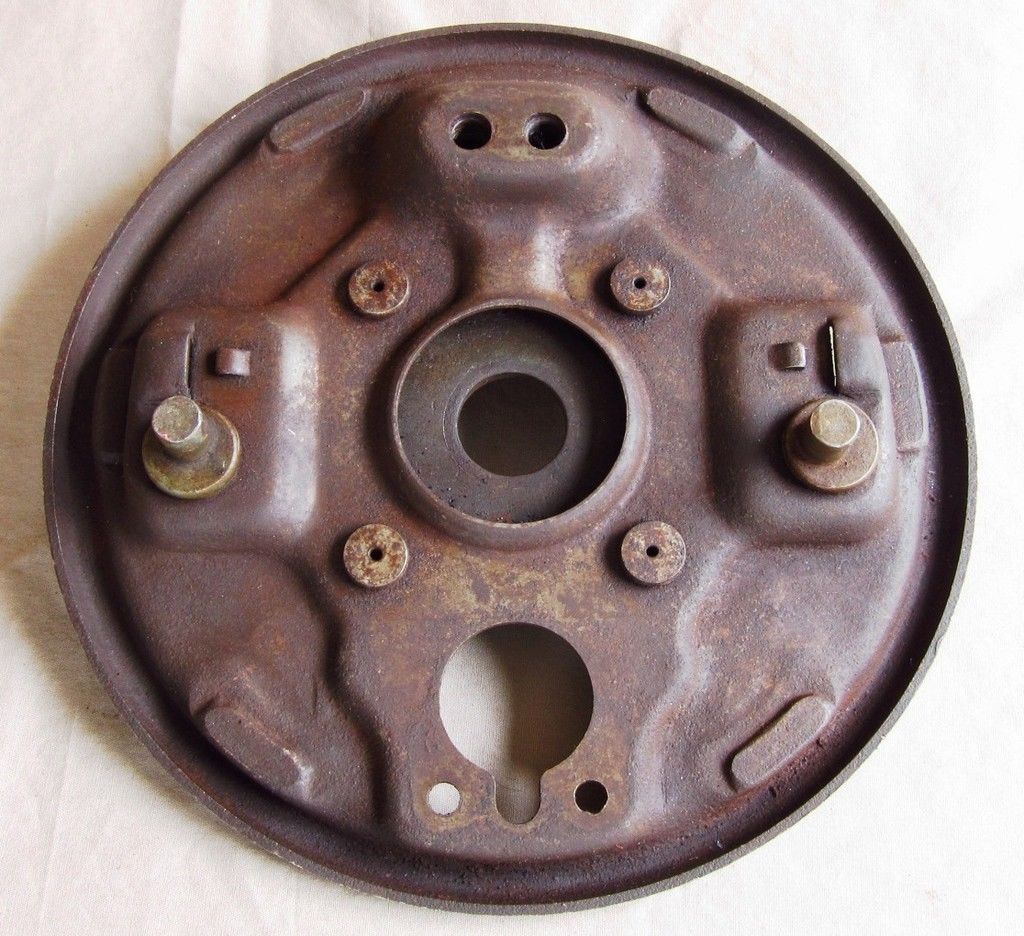

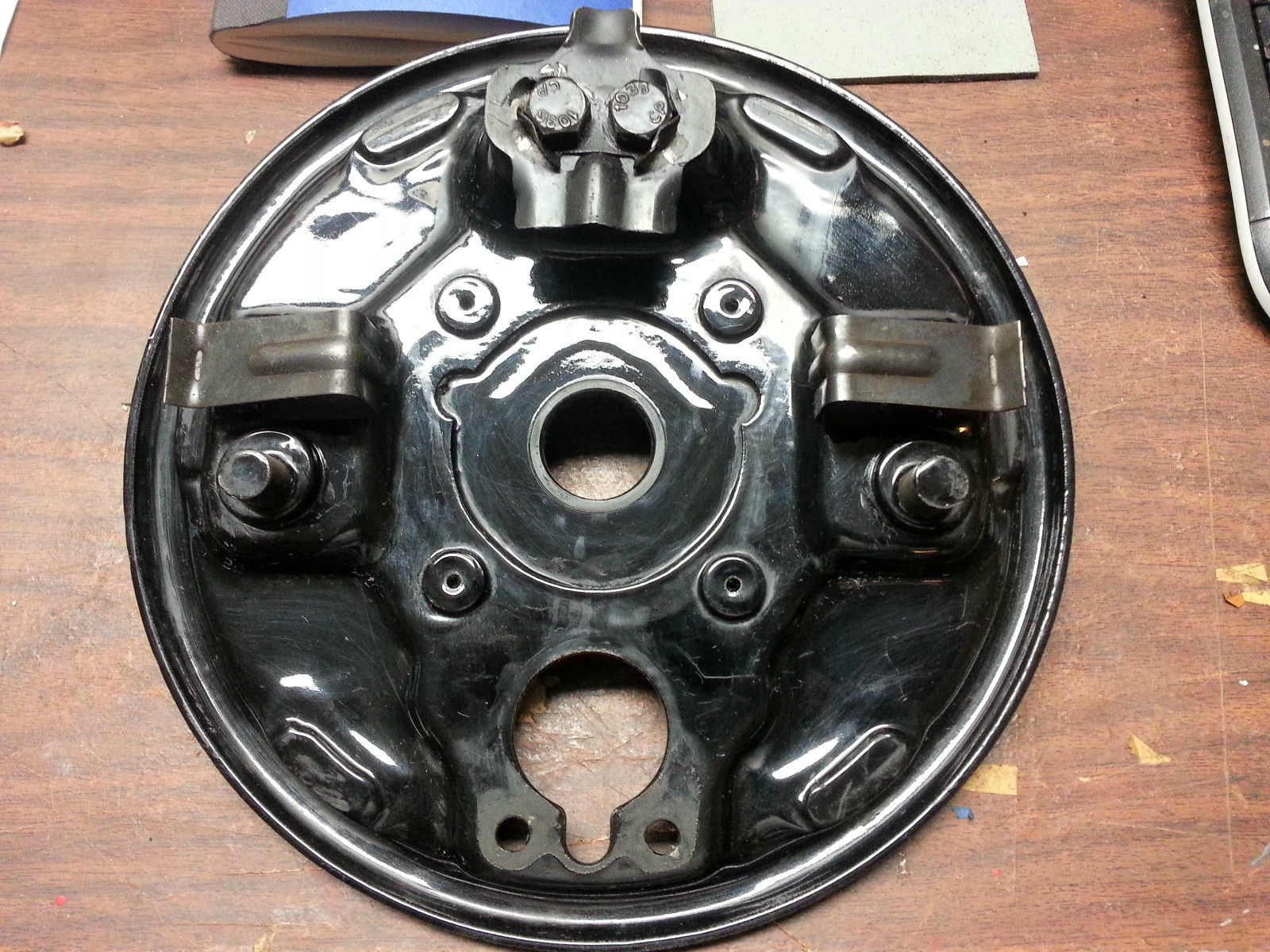

mein eindruck war bisher, dass in dem gesamten zeitraum ein- und dieselbe ankerplatte zum einsatz kam. hier hat HD wohl auf die firma bendix zurückgegriffen. wenn ich jetzt nach einer ankerplatte (für midstar, d.h. 67-72) suche, dann finde ich zwei verschiedene modelle, die sich nach meiner wahrnehmung nur geringfügig (innen in der mitte) voneinander unterscheiden. die bendix OEM nummern lauten 300790 und 322922.
kennt einer den unterschied bzw. weiß, 0b ich für die midstar-nabe nur eine der beiden versionen verwenden kann?
danke und gruß, philipp

[shovelfauli]

Hi philipp,

dein Link schneidet die ersten Beiträge ab. Hier mal der Thread vom Anfang: http://forum.shovel-head.com/viewtopic.php?t=6322

Ich fahre auch Sternnabe und gucke heute Abend mal, welche Nummer meine Bendix-Platte hat.

Grüße
Fauli

[shovelfauli]

hi,

habe die 300790. Bringt dich also nicht weiter.
Der Palmer kennt nur die 30079D ...denke, das ist mal wieder einer von diversen Schreibfehlern in diesem Buch (auf der nächsten Seite ist gleich der nächste in einer Teilenummer ^^).

Naja einen Versuch war es wert.

Ciao
Fauli

[achtball]

hallo fauli,
vielen dank fürs nachschauen. wenn du mit der starnabe die 300790 fährst, sollte ich vielleicht für die midstarnabe die 322922 kaufen. zu der schreibt der verkäufer, dass die für 63-66 und auch für 67-72 passt.
ich denke auch, dass da kein unterschied sein dürfte: das loch in der mitte wird bei beiden platten den gleichen durchmesser haben, denn die buchse, die da reingehört, gibt es auch nur einheitlich für 63-72. und der wulst, der bei der 300790 zu sehen ist, ist an der stelle ohne funktion (zumindest glaube ich, dass weder die bremsbacken noch die diese haltenden klammern an diese wulst hinreichen).
ich schau zuhause nochmal ins teilebuch und sag bescheid, wenn ich was rausfinde.
gruß philipp

[Christian]

Hallo Leute,

diese Bremsankerplatte kenne ich, gibt es auch beim Servicar, allerdings mit einem größeren Loch in der Mitte, weil die Achse dicker ist.

Kann mir mal jemand den Durchmesser Eurer Platten nennen?

Danke und Gruß, Christian

[Christian54]

Hy,
wenn die Nr. von aussen sichtbar ist kann Ich auch mal schauen (hab Midstar im Starrrahmen) um zur algemeinen Verwirrung beizutragen.
Gruß Chris

[rainer_aus_ulm]

Hi,

vielleicht hilft das weiter ?

Die Pics from Fragesteller sind offline, die Pics in den Antworten sind noch vorhanden

http://www.jockeyjournal.com/forum/arch ... 89620.html

rainer

[Christian54]

Hy,
hab heute noch mal nachgeschaut, verbaut ist bei mir die
Bremstrommel 41409-67 mit 2 Lagern
Auf der Ankerplatte sehe Ich von außen eine viereckige Platte auf genietet.
(sieht nicht aus wie auf deinen Bildern)

laut HD Teilebuch:

von 58-62 soll die Platte 41650-58 passen
die Bremsbeläge 58-62 41801-58A

Trommel 67-72 41400-67
Beläge 63-72 41801-63
Axel Sleeve 67-72 41600-67

Gruß Chris

[achtball]

hallo und vielen dank für die hinweise. bei meinem setup (67-72) kann ich wohl jedenfalls die bendix grundplatte 322922 verwenden, denn die passt durchgängig für modelle von 63 bis 72 (also breite trommel mit starnabe oder midstarnabe). dafür spricht, dass auch die bremsbacken/bremsbelege für den zeitraum 63-72 gleich sind.
klar ist, dass sowohl bei der trommel als auch bei dem "axle sleeve", der in der grundplatte sitzt, das spätere modell (67-72) zum einsatz kommt.
@ christian: dieses axle sleeve hat einen durchmesser von 1 zoll. das sollte dann auch der lochdurchmesser in der grundplatte sein.
ein setup von bendix mit der nummer 322922 ist auf dem weg nach deutschland und ich werde berichten, ob es passt
gruß philipp
