Von Motoren, Zylindern und dem Dichtungswechsel

[Thorsten D.]

Tachen, ich hatte ja nen Wechsel der Fussdichtungen und anderen Kram auf dem Plan........tja, heut morgen gings dann endlich los.

Die nächsten Tage versuch ich einfach mal das Ganze als Erfahrungsbericht rüber zubringen und mit ein paar Fotos anschaulich zumachen.
Nicht zuviel erwarten bitte, bin da nicht grad versiert drin - Ergänzungen und Verbesserungen sind gern gesehen.....

Für mich ist es die erste Lehrstunde in selberschrauben an meiner Mühle, mein Schrauber ist ist da echt gut unterwegs, ich kann vieles selber machen und er guckt nur ob´s passt und gibt mir Tips, bzw. sagt an.
So spar ich etwas Kohle und lerne viel, wobei ein Teil der eingesparten Kohle definitiv in ein zwei Flaschen BimBim reinvestiert wird

Zuerst Sprit abgelassen, während der abläuft, Dash abschrauben, Tankmuttern lösen, Sattel runter.
Danach Tank runter, was ein Gefummel bis der obere Verbindungsschlauch los war, dabei festgestellt, der Tank is net orginal zu meiner Mühle.

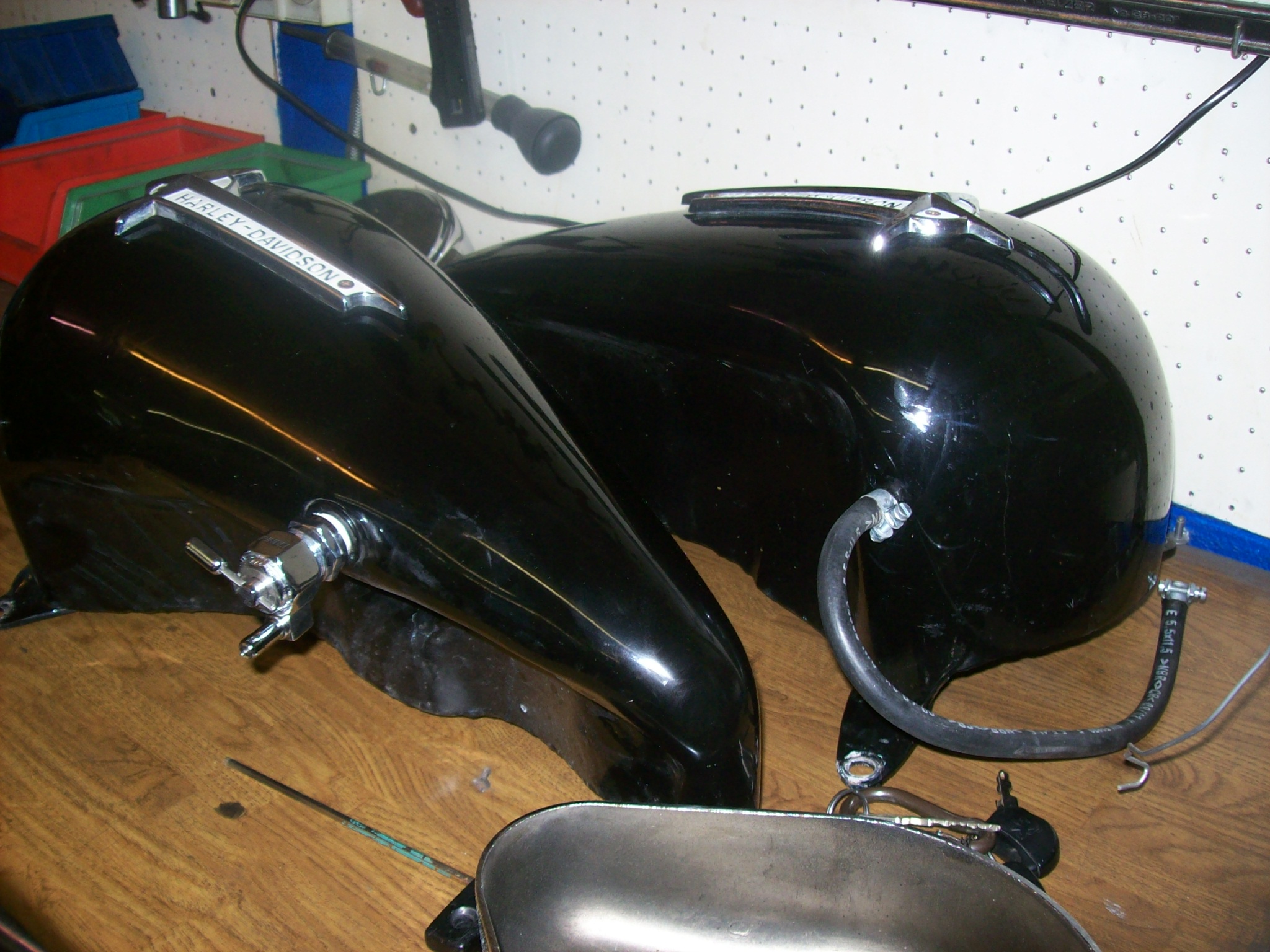

Hier die Tankhälften :

Und hier das Chaos unterm Dash :

Als Nächstes den Lufideckel abgeschraubt und etwas ungläubig die Ölspuren bewundert :

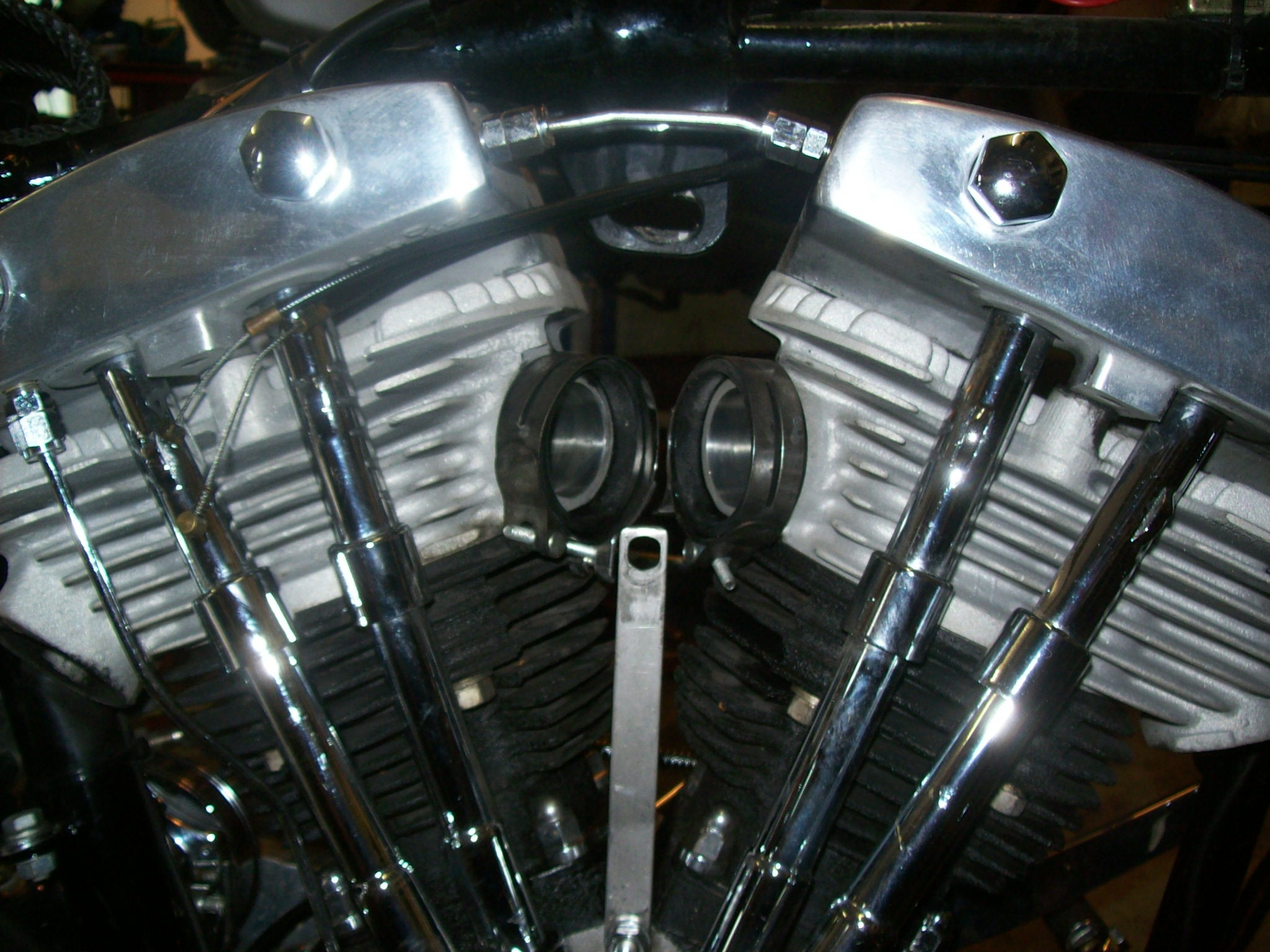

Manifold gelöst und Gaser abgezogen - dabei natürlich alles mit Restsprit bekleckert - Dichtungen sehen hervoragend aus - Gaszüge rausgefummelt und mir dabei vorgenommen den Gaser vor Einbau richtig zu cleanen


Beim Abbauen der Ölleitungen zu den Rockern kam dann mal der erste Pfusch ans Licht, die wurden anscheinend in zerlegten Zustand eingesetzt, und nicht erst auf der einen Seite eingeschoben und am anderen Ende bündig abgesägt.....


So ähnlich kam´s dann auch bei den Stösseln, hab zwar richtig gute Hydros drin, nur net die passenden.
Schön alle vier zusammengedreht und.....Mist....nur der vordere lies sich problemlos ziehen, beim zweiten half ein wenig anheben mit nem Schraubendreher, aber am hinteren Zylinder - keine Chance, die Stössel sind schlicht nen halben cm zu lang.

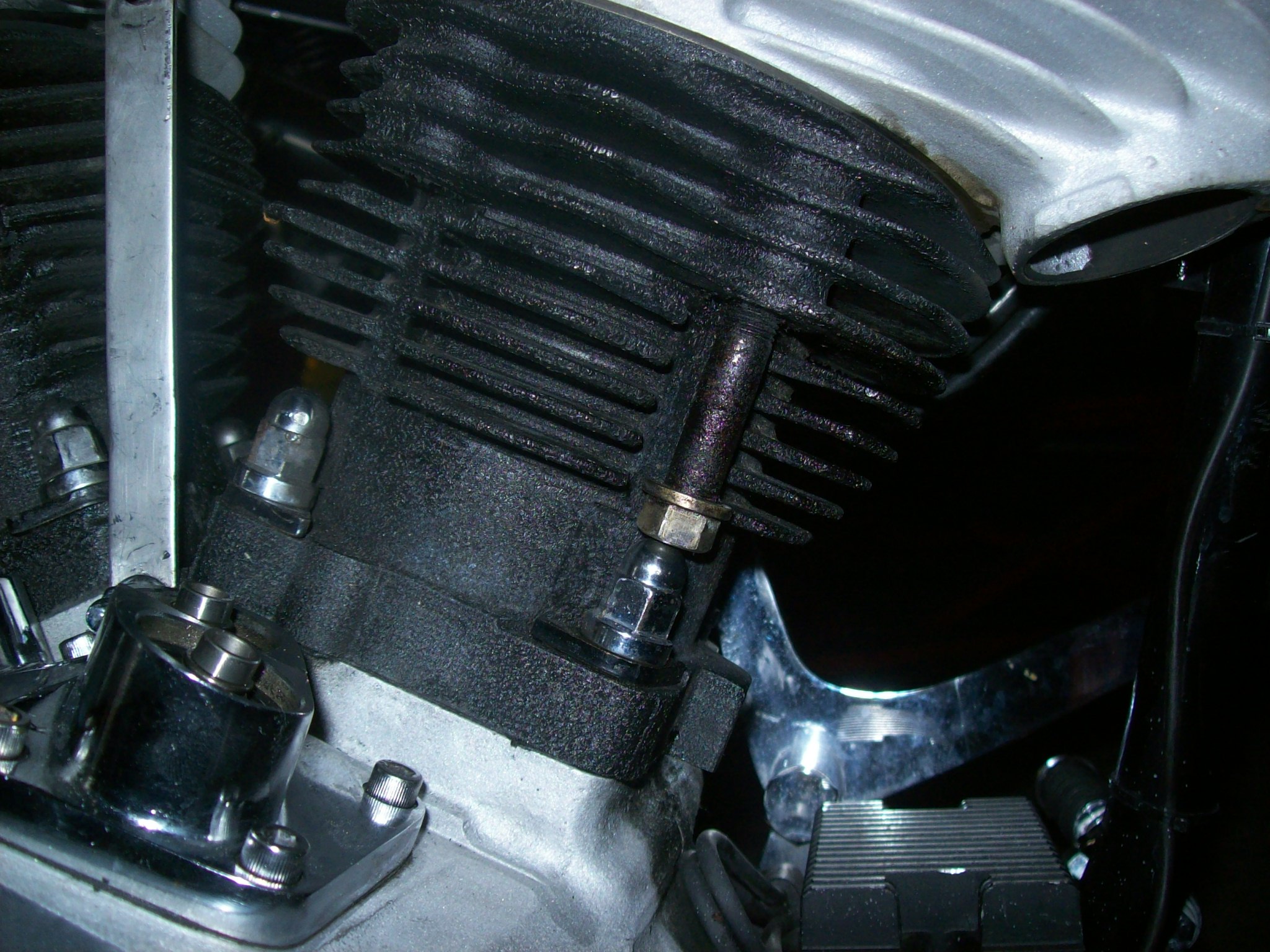

Morgen gehen dann die Köpfe runter und anschliessend die Füsse, wobei sowas


nur dazu dient dass man die Kopfschraube net verliert und mir die Erkenntniss bringt dass Hutmuttern manchmal richtig scheisse sind.

Mal schauen wie weit es morgen geht, und wenn die Baustelle fertig ist gehts mit der Kupplung weiter, dafür hab ich ja den anderen Fred schon aufgemacht : http://forum.shovel-head.com/viewtopic. ... highlight=

[Grisu]

Hallo Thorsten
Schöner Bericht. Allerdings sieht die Leitung zwischen den Rockerboxen ziemlich OEM aus. Gehen bei mir auch nicht ohne gelöstem Kopf raus. Auch die Schwierigkeiten mit den Hydros sind normal. Ist ja Öl drin und wäre nicht schön wenn keins drinn wäre.
Gruß
Grisu

[Thorsten D.]

Nabend Grisu,

Merci......

die Leitung zu den Rockern ist sicher oem, nur sollte man die net in Orginallänge einbauen - meint mein Schrauber, und ich geb ihm da irgendwo auch recht. Wenn da mal ne Dichtung/O-Ring hops geht schraubt man die halbe Mühle auseinander......
Beim Ausbau hies es, Muttern auf und nach einer Seite schieben, dann ist die Andere frei, naja Pustekuchen....
Er sägt die Leitung beim Einbau auf einer Seite bündig ab, dann funzt das ohne gross was abzubauen - werden wir beim Einbau auch so machen, Ergebniss wird gepostet

Gut, dass die Stössel etwas gefrickel sind ist kein Thema, aber wenn se selbst zusammengeschraubt und am untersten Punkt noch nen knappen halben cm stecken sind se schlicht zu lang.

Aber letztendlich sinds keine grossen Geschichten, bis jetzt......und wenns dabei bleibt kann ich damit leben

[holzlenker]

Servus Jungens,

ist wie im richtigen Leben: es gibt verschiedene Nippel!

Die einen haben eine große Bohrung (in Flußrichtung des Öls in Richtung Ölpumpe - also Steigleitung zu den Köpfen unten); die Anderen haben eine kleinere Bohrung auf der anderen Seite um zu verhindern das das Röhrchen wandert.

Hatte ich vor 3 Jahren anner Tanke in Spanien....

Ciao Lutz

[Erich]

Hi Thorsten,
das mit den Ölleitungen scheint echt normal zu sein, wenn ich die rausmach bieg ich sie vorsichtig mit ner Kombizange (Gürtelleder dazwischen, damit nix verkratzt) bis sie knapp rausgehn.
Die Methode halt ich für besser als abschneiden, weils theoretisch aus dem Fitting rutschen kann.
Du glaubst garnicht was die "Vibrations" bei mir schon alles "bewegt" haben!!
@ Lutz, ich hab no originale Fittings (bin Erstbesitzer und weiß was geändert wurde) drin und alle 4 sind gleich ?!
Die Idee ist aber nicht schlecht, jetzt wärs von Interesse ob die Factory das gebaut hat und es ne OEM-Nr gibt, oder sich das irgend ein Vorbesitzer ausgedacht hat??
Grüße, Erich

[rainer_aus_ulm]

Moin,

hmmm ...
ich weiß nicht was du hast.

Welches Problem hast du mit dem Tank ?

Ich sehe kein Chaos unter dem Dash. Die Kabel ein büsschen lang aber sonst ?

Und ich glaube nicht daß das Öl im Vergaser ist sondern Dreck. Hol dir mal einen anständigen Luftfilter. Dieser S&S Müll verhindert nur Kieselsteine.

Wollen wir hoffen daß es nur an diesen Stösseln liegt daß du diese nicht herausbekommst ... was sind das für Verlängerungen ?

Diese Hutmuttern auf den Stehbolzen finde ich auch nicht so toll aber prinzipiell ist die Länge der Stehbolzen interessant ... kann nämlich gut sein daß du danach trotzdem die Kopfschrauben zuerst einführen musst ...
aber was ist das für ein rotes Zeugs auf den Kopfschrauben ?? Und warum ist der Bund der Schraube so verbrannt ?

rainer

[kickstartworks]

moin
die hintere rechte kopfschraube am hinteren und die vordere rechte am vorderen zylinder muss man immer reinschieben, bevor man die zylinderfussmuttern montiert .
das die so angekokelt aussehen ist schon bedenklich.
der motor sieht recht frisch gemacht aus, vielleicht hat nur niemand die kopf-und fussscghrauben nachgezogen nach den ersten 100-200km, was auch den ölverlust am fuss erklären würde.
gruss zottel

[Erich]

Hallo,
ist ja interessant was da alles so zum Vorschein kommt...
das rote Zeugs an den Kopfschrauben halt ich für Rost, seh auch das erste Mal, daß da 6-kant statt 12-kant verbaut sind....was für ein gepfriemel die auf und zuschrauben.
Ölverlust am Fuß seh ich garnet, auf welchem Bild?
Die Kopfdichtung ist scheinbar undicht, wie Rainer sagte: wahrscheinlich wurden die Schrauben nicht nachgezogen und Chaos unterm Dash...hab meinen Kabelbaum selbstgemacht..und mir dabei viel Mühe gegeben, aber viel aufgeräumter siehts da bei mir auch nicht aus
Zottel spricht auch wahr, diese beiden Kopfschrauben gehn nur raus und rein, wenn die Fußschrauben ab sind.
Acorn am Zylinderfuß!!! hatte viel Mut dein Vorgänger .
Jetzt hatt ich Crane und Rivera Hydraulics, aber die "Verlängerung" kenn ich nicht...vielleicht kannst sie deswegen nicht weit genug zusammenschrauben?
Gehn die zum runtermachen? Wenn ja, wie siehts drunter aus?
Gruß, Erich

[Partisan]

Mal ganz ehrlich...
Ich kann aus den Themen hier zum Motor und dort zur Kupplung noch keine ernsthaften Probleme entnehmen.
Du musst unbedingt versuchen, Dir selbst eine Meinung zu Materie zu erarbeiten. Natürlich ist es so, dass sich niemand über den Tisch ziehen lassen will und da laufen in der Regel einige Sensoren heiß. Insofern geht es ganz schnell sich etwas schlecht zu reden, wenn dann noch ein „Fachmann“ in´s gleiche Horn bläst, lässt der Frust nicht mehr lange auf sich warten.
Ich war nach dem Kauf meiner auch hier und da - sagen wir mal- überrascht. Aber ich wusste, worauf ich mich bei so einem Alteisen einlasse. Alle Vorbesitzer haben sicher immer nach bestem Wissen und Gewissen gearbeitet oder arbeiten lassen. Niemand versaut sich seine Kiste selbst wissentlich oder lässt dies tun.
Bleib einfach ganz entspannt. Ich bin der Meinung, dass eine alte HD nur was für Perfektionisten ist, wenn man das Ding im Wohnzimmer stehen haben möchte. Das Fahren fordert halt seinen Tribut. Wir sind heute alle so vom Perfektionismus beeinflusst, dass wir diesen gern auf alle Dinge im Leben übertragen wollen. Das war nicht immer so!
Fahr so lange wie es geht. Falls mal hier und da ein Tröpfchen Öl auftaucht, ist das völlig normal. Zumeist fährt man dann noch viele tausend Kilometer. Irgendwann steht halt mal eine Revision an, aber die kann man auch heraufbeschwören, wenn man etwas aufschraubt um nur mal nachzusehen.
In diesem Sinne: Fragen ist gut, aber lass Dich nicht verrückt machen. Ebenso kannst Du mit irgendeinem lapidaren Krankheitssymptom zu Arzt gehen und findest Dich danach auf dem OP-Tisch, obwohl es nur eine Magenverstimmung war.

Gruß
Jens

PS: Das Öl am Zylinder könnte auch ganz einfach heruntergelaufenes von der Rockerboxleitung sein!

[kickstartworks]

ich hätte den auch nicht aufgemacht, so wie er auf den bildern aussieht
ich hätte alle relevanten schrauben nachgezogen und wäre mit dem ding erstmal gefahren um zu fühlen, zu hören und zu riechen ob ihm was fehlt.
wegen einer leicht benebelten fussdichting lohnt der aufwand meines erachtens nicht.
ausserdem wirds wetter langsam echt gut !!!!
gruss zottel

[Thorsten D.]

Nabend, und dankschen für eure Anteilnahme

ich werd mal all die Fragen beantworten, und hoffentlich nix dabei vergessen....einiges vorneweg:

Ich bin froh dass ich sie aufgemacht habe, aber dazu später mehr.....

Ein paar Eckdaten zum Motor, soweit bekannt : 2006 neu aufgebaut und danach ca. 2000 Km gefahren, und wie ich nun weiss von nem absolut ahnungslosen...........

ät Rainer - Kein Prob mit dem Tank, er passt drauf, is nur net der Orginale. Naja, ich habs gern aufgeräumter mit den Kabeln, wird ne Winterbeschäftigung irgendwann
Stössel gingen nur am hinteren Zylinder net raus, vorne schon. Mit Verlängerungen meinst du den unteren schwarzen Teil ? - keine Ahnung, werd meinen Schrauber morgen fragen.
Auf der Schraube ist Schmoder, verbranntes oder sowas, ist nur bei den beiden Schrauben die nicht rausgingen, der Rest sah manierlich aus.

ät Zottel - ja Motor ist wie oben gesagt recht neu, und wie erwähnt von nem Vollpfosten eingefahren worden, nix mit Schrauben nachziehen und so.
Der Ölverlust am Fuss war allerdings recht krass ( für mich ), die Stellen wo´s gesifft hat wurden täglich länger.

ät Partisan-wie ernsthaft ein Problem ist kann ich noch net beurteilen, aber wenn sich die Mühle die ersten KM´s gut anhört und dann immer lauter wird ist es ein Problem
Am erarbeiten bin ich grad, und keine Sorge, ich red sie net schlecht, nur dass ein rel. neu gemachter Motor so scheisse ist hät ich einfach net gedacht.....
Perfekt kann ich net und will ich net, sonst hät ich mir kein so altes Eisen zugelegt.

Was sich dann heute getan hat muss ich noch schreiben, und die Bilder dazu packen, ich denk es wird sich einiges erklären.

Ach, ich finds echt gut wie ihr schreibt, jede Meinung und jeder Komment hilft mir beim Lernen.

[Thorsten D.]

Tagesberichtsheft

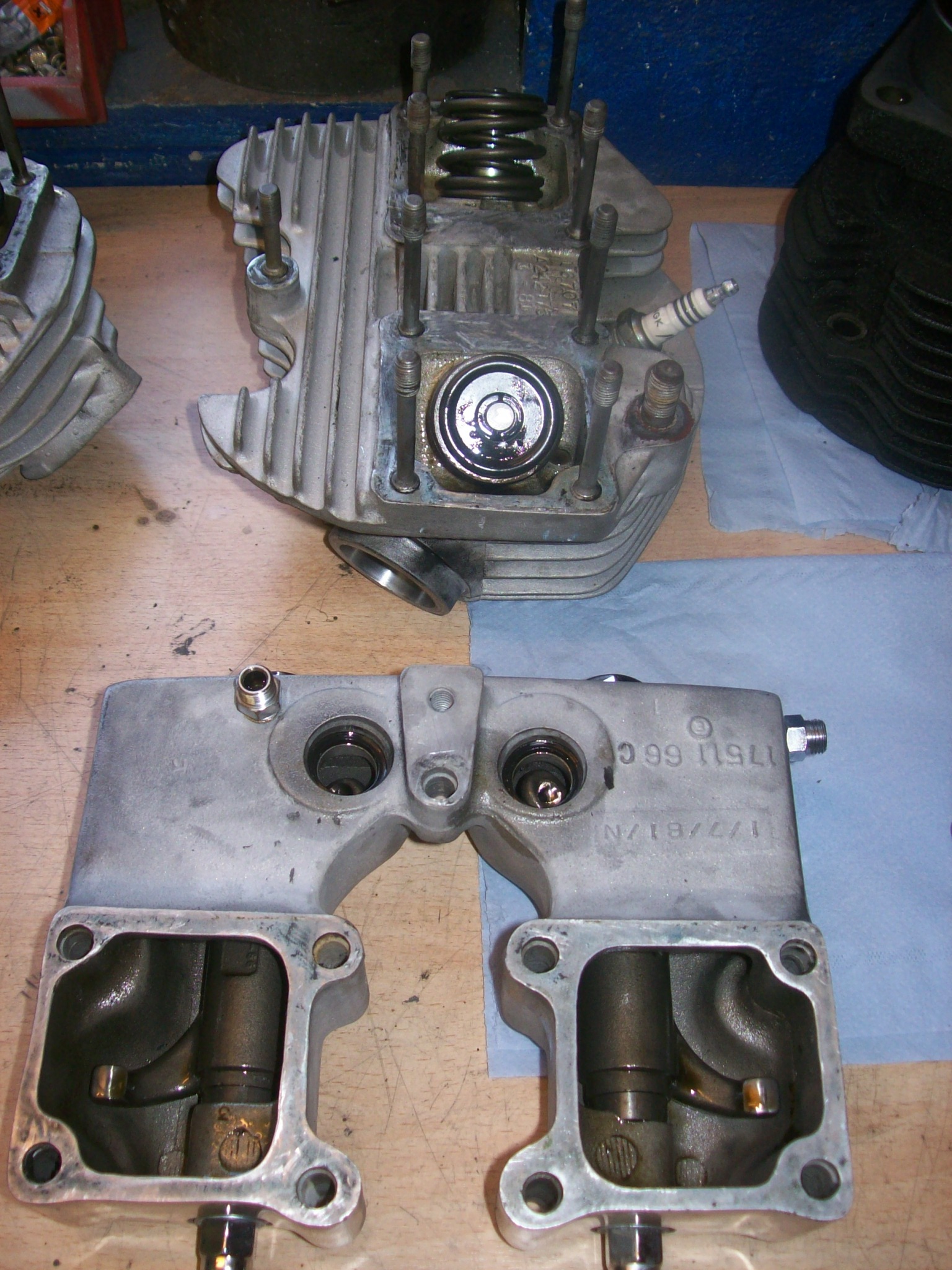

Heut morgen gings mit den Köpfen weiter, waren alle recht leicht zu lösen und ich konnt mein neues eigenes Werkzeug ausprobieren




Füsse gingen auch problemlos auf und runter, mitsamt einem Stehbolzen....

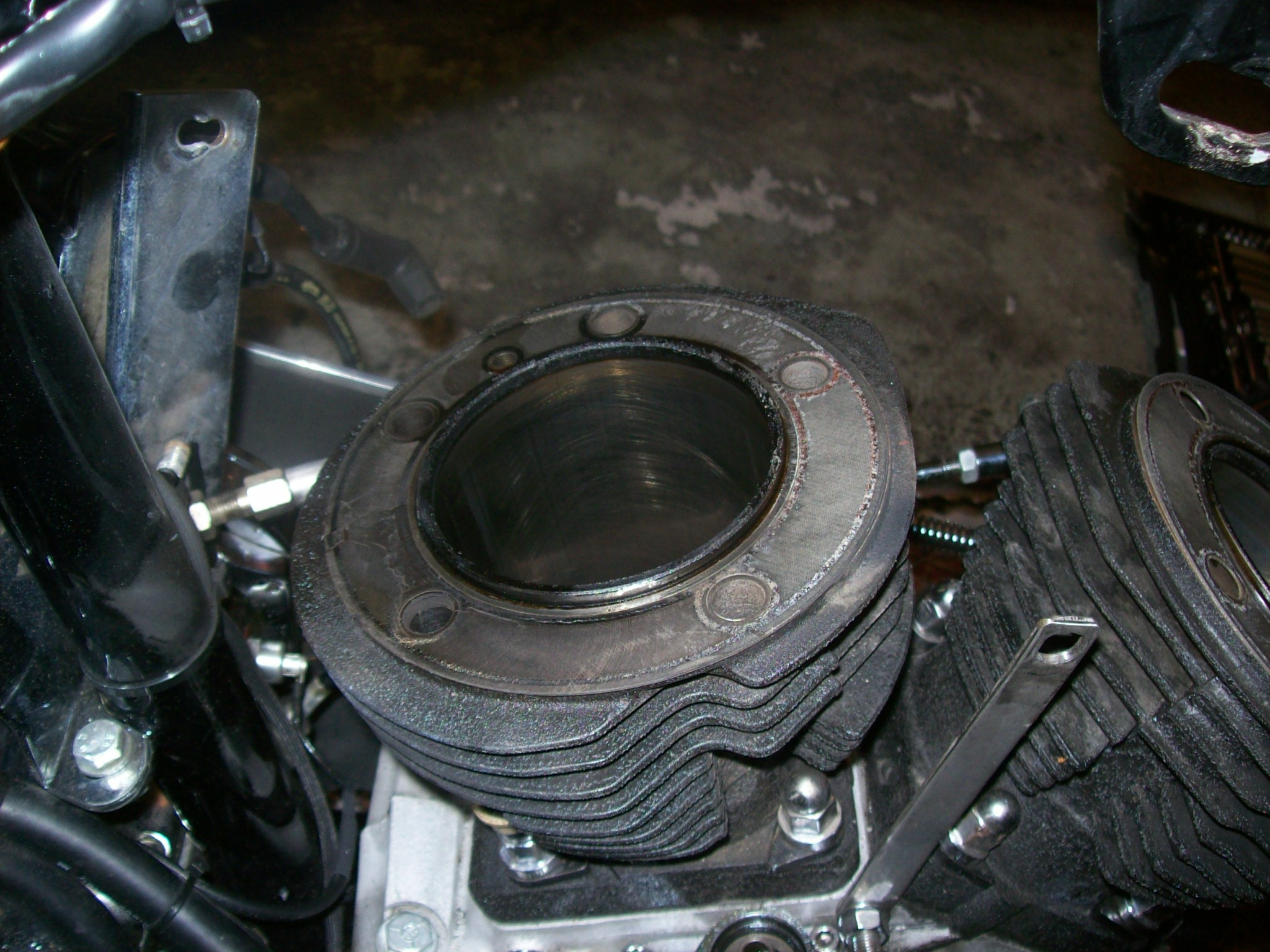

Krass war allerdings die vordere Fussdichtung, also die fehlende Hälfte davon - weg, nix da und an der Stelle war sie trocken - kopfschüttel - die Füsse sahen dann so aus :



Die Kolben sind auch reichlich verkokelt, aber da mein Schrauber beim angucken net in Ohnmacht gefallen wirds wohl im Rahmen liegen :



Das Blaue ist so ne eklige miese Dichtpaste, die klebt wie angeschweisst.........

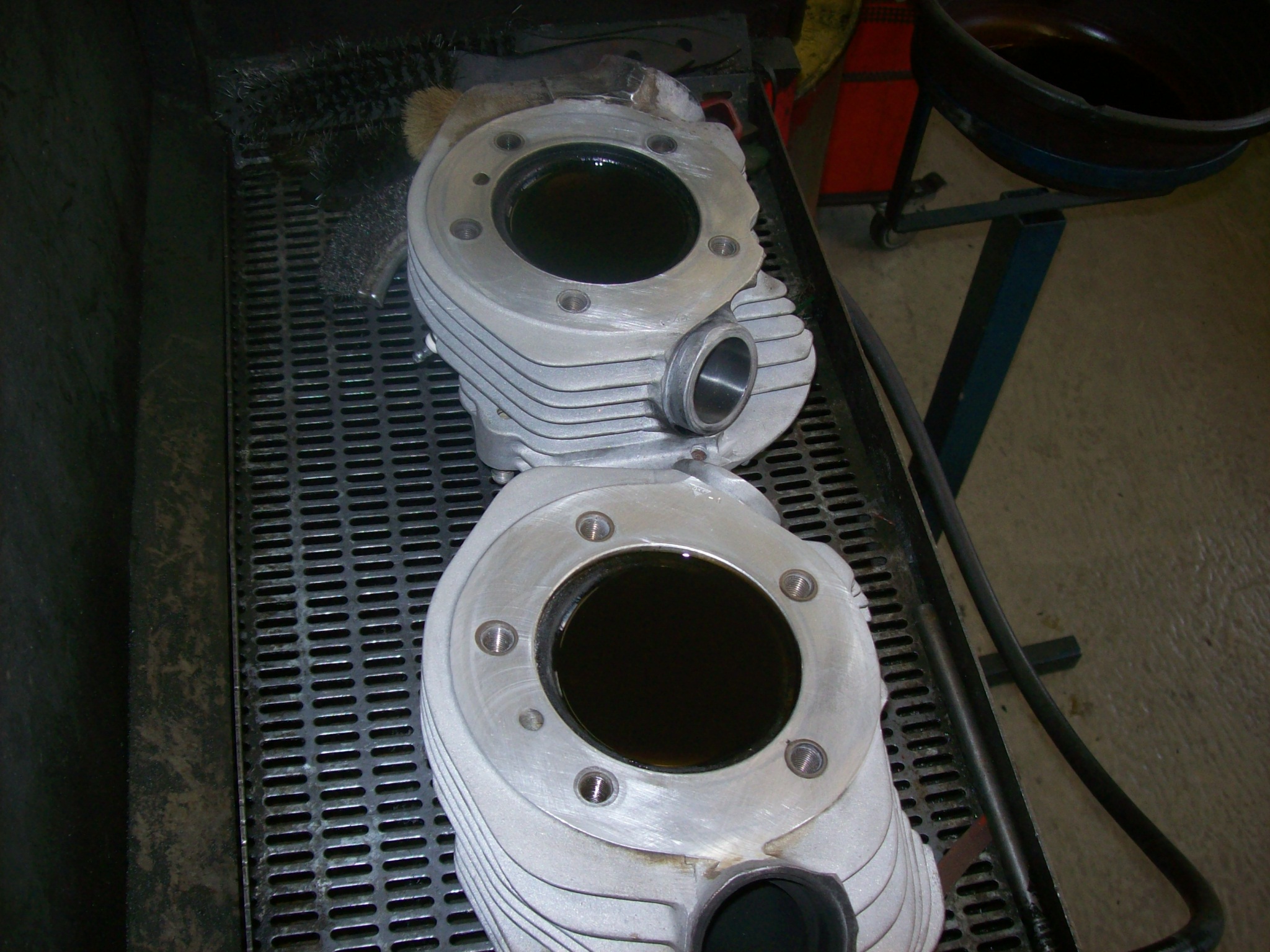

Den grossen Rest des Tages hab ich dann mit runterkratzen der Dichtungsreste und schmirgeln verbracht - boah welch Akt







Meinen Gaser hab ich dann kurz vor Ladenschluss doch noch aufgemacht und ihm ein gründliches Bad in Kaltreiniger gegönnt, die Siffe am Filter war tatsächlich Ölschmoder, aber innen war das Dingens blitzesauber.





Alles in allem ein guter Tag, hat Laune gemacht, auch wenns stellenweise ein gefriggel ohne Ende war. Ist ja schliesslich mein Motor an dem ich da mache, meine Mühle die ich schraube, und ich glaub wenn sie nächste Woche läuft werd ich mich davor setzen und mir die Eier streicheln

[Arthur]

Hallo Thorsten,

schöne Dokumentation Deiner „Forschungsarbeit“, davon lebt das Forum und Du lernst eine Menge (macht von Werkstätten und ADAC unabhängiger) .

Was ich auf den Bildern gesehen habe, zeigt einen Motor, der in Ordnung ist.

Sei beim Zusammenbau vorsichtig. Speziell die Einstellung der Hydro-Stößel und der Zündung solltest Du genau verstehen.


Gruß Arthur

[Grisu]

Mein Tip zum Dichtungen entfernen: Würth Dichtungsentferner. Drauf sprühen, einwirken lassen und Du hast nur noch die hälfte der Arbeit
Gruß
Grisu

[KalleM]

Hallo,
Also das der Motor von einem "Vollpfosten" zusammengebaut wurde kann ich nicht erkennen, da habe ich schon wesentlich schlimmeres in Natura gesehen.

Hier mal Beispiele von Murks:
http://www.motoren-wladarz.de/home/Hamm ... erhart.htm


Gruß Kalle
