Motorständer Shovelhead

[obi kickerkiller]

Servuz Leute!

Schrauberzeit is und ich bräuchte mal die Abstände der Bohrungen vom Late Shovel, weil ich mir selber in der Firma einen rauslasern lassen wollte.

Hat da jemand Infos? Oder evtl einen rumstehen bei dem ers mal rausmessen kann?

Bräuchte den Abstand von den Bohrungen untereinander, den Durchmesser und den Höhenversatz.

Bei Interresse kann ich auch noch 2-3 Stück mehr durchlassen, is ja dann keine große Arbeit mehr.

Währ super wenn ihr helfen könntet

[bobber]

Hab gerade ne BJ.90 E-Glide auf der Hebebühne und u.a. auch den Ständer demontiert und daliegen. kann Dir die Masse für diesen Ständer liefern.

Bin mir aber nicht ganz sicher ob der von der 90iger Evo noch dieselben Abmessungen hat wie der von der Late Shovel

Gruss
Bobber

[kickstartworks]

er meint einen motormontageständer......
also das blechding, das wir alle haben um den motor drauf zu stellen....
und da sind von der pan bis zum evo die abmaße immer gleich...

[liekoer]

Moin Obi

...guckst Du hier: Wooden Box.

Da sind auch die (ungefähren) Maße des Metallständers aufgeführt. Aber eine Holzbox ist um Längen besser., weil Du den Motor auch legen kannst.

Gruß
Norbert

[Don Rocket]

Hallo Obi,

wenn das bis heute Abend warten kannst, gib ich dir die exakten Masse (Stichmass, Abstand vorne hinten, sowie Hoehenunterschied vorne - hinten) durch.

Gruss
Dieter

[Helmut]

Moin Obi

...guckst Du hier: Wooden Box.

... Aber eine Holzbox ist um Längen besser., weil Du den Motor auch legen kannst
Gruß
Norbert

Stimmt, schnell gebaut - 30min ohne Fahrzeitzeit zum Baumarkt und keine 10 Euro.
Gute Idee
Helmut

[Grisu]

Moin
Da isser:


Vielleicht was für die Tech-Base?
Gruß
Grisu

[Don Rocket]

Moin
Da isser:

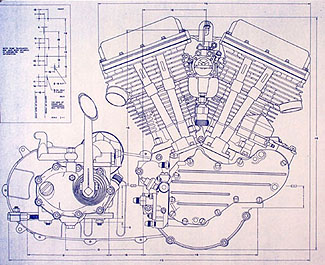

Also, die Bohrungen vorne und hinten haben definitiv nicht das gleiche Stichmaß, so weit ich mich erinnere ist da ein Unterschied von 1/4". Der Hoehenunterschied vorne zu hinten sollte 2" betragen.

Ich habe diese Zeichnung hier in groß zu Hause, da schaue ich heute Abend mal nach.



Cheers
Dieter

[Don Rocket]

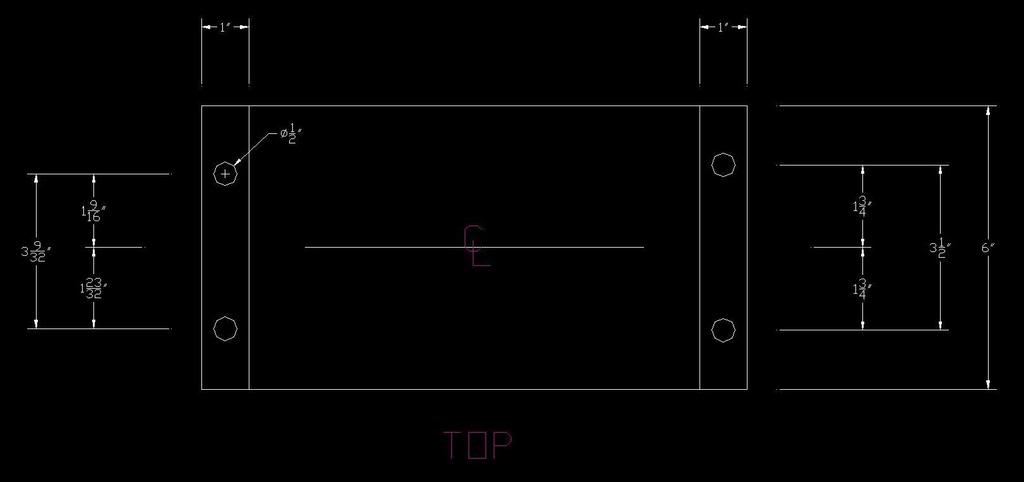

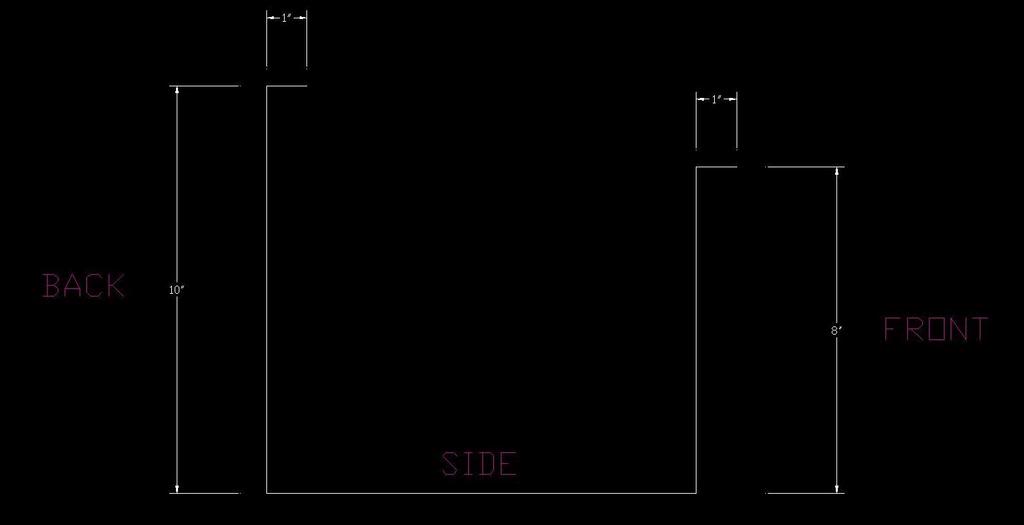

ich nochmal, hier die genauen Maße, habe ich gerade hier http://www.jockeyjournal.com/forum/arch ... 48046.html gefunden. Er hat allerdings ein Maß vergessen, naemlich das Stichmaß in Fahrtrichtung, es betraegt 10 9/16".

Ich habe bei meinem Motorstaender unter die Befestigungsbohrungen Muttern geschweisst, dann kann man den Motor einfacher festschrauben und braucht nicht mit soviel Kleinzeugs rumhantieren.




Cheers
Dieter

[Grisu]

@ Don Rocket
Das Bild ist nicht im Maßstab, die Maße stammen von meinem Motorständer!
Gruß
Grisu

[bobber]

er meint einen motormontageständer......
also das blechding, das wir alle haben um den motor drauf zu stellen....
und da sind von der pan bis zum evo die abmaße immer gleich...

So entstehen Missverständnisse

Ich hab einen ganz edlen Montage Motorständer - vor Jahren mal in der Bucht super günstig geschossen und hat direkt auch noch Platz für das Getriebe:

War ein Starrrahmen bei dem alles abgeflext wurde bis auf die beiden Unterzüge mit Motor- und Getriebeaufnahmen.

Habe mir schon überlegt, ob ich daraus nicht eine Motor / Getriebe Test-Ständer bauen soll. Also noch was konstruieren für einen kleinen Öl- und Benzintank

[holzlenker]

Servus,

also die beiden Skizzen widersprechen sich ein wenig:

der Höhenversatz bei Grisu 18-14,5=3,5cm
der Höhenversatz bei DonRocket 10"-8"=2"*25,4=50,8mm

Ciao Lutz

[Don Rocket]

War ein Starrrahmen bei dem alles abgeflext wurde bis auf die beiden Unterzüge mit Motor- und Getriebeaufnahmen.

Wer macht denn sowas?!

...also die beiden Skizzen widersprechen sich ein wenig:
der Höhenversatz bei Grisu 18-14,5=3,5cm
der Höhenversatz bei DonRocket 10"-8"=2"*25,4=50,8mm

Deshalb sagte ich ja, das die Maße in meinem Beitrag mit denen auf der HD Zusammenbauzeichnung übereinstimmen, und dort sind 2" als Höhenunterschied zwischen hinterer und vorderer Auflagefläche angegeben.
Ich habe ich meinen Motorständer nach diesen Maßen gebaut und der Motor steht 100%ig horizontal.

Cheerz
Dieter

[holzlenker]

ähm...und übersichtlicher wäre die Skizze von DonRocket wohl so hier:



http://s14.directupload.net/file/d/3061 ... p7_pdf.htm

[Arthur]

Habe auf der Werkbank einen Pan-Motor auf einem stabilen geschweißtem Ständer stehen. Der Höhenunterschied beträgt 48 mm. Könnte noch in die Garage laufen, da liegt irgendwo noch ein zweiter gebogener Alu-Ständer, aber es ist zu kalt...

Gruß Arthur
