Ölanschlüsse

[manni1409]

Hallo,

brauche einmal eure Hilfe bei meinen Ölleitungen.

Um welche Anschlüsse handelt es sich hier und um welchen Schlauch(Außendurchmesser ca.11,5mm).

Habe mir eine HSB Ölfilterplatte zugelegt und wollte die jetzt anschließen, da soll wohl ein 5/16" angeschlossen werden.

Was muss ich jetzt ändern?

Gruß Manni

http://s14.directupload.net/file/d/3333 ... fj_jpg.htm

[Thorsten D.]

servus,

die sichtbaren anschlüsse von links unten nach rechts oben :

kurbelgehäuse entlüftung

rücklauf in den öltank

entlüftung in den öltank

wo ist die ölzuleitung vom tank in die pumpe ???? sollte eigentlich nebem dem rücklauf sitzen.......

deine anschlüsse findest du unter anderem bei w+w unter "öltank" - "ölleitungen" - "earl's ölleitungsanschlüsse"

[manni1409]

Hi Thorsten,

hier auf dem Foto kann man es besser erkennen.

Die dicke Leitung(Entlüftung ging früher in den Primärkasten, habe ich nach unten verlegt.

http://s7.directupload.net/file/d/3333/nqkxmhy2_jpg.htm

Die Anschlüsse habe ich auf der Seite gefunden, die sind nur für Schläuche mit 5/16 Innendurchmesser,

Bei mir wurden Schläuche mit ca.11mm AD verbaut.

Manni

[tausche]

Hey,

in der Tech-Base findest du ansonsten auch noch ein Ölleitungs Schema:
---------------------------

---------------------------


oder im shovelschuppen:

http://shovelschuppen.de/navi_m/technik ... islauf.pdf

[Thorsten D.]

Morning Manni,

auf shovelschuppen.de findest Du ne PDF mit allen Ölpumpenanschlüssen und wo die hingehören, Deine Anschlüsse sehen auf den Fotos anders aus, bzw. fehlen.............

Zu den Schläuchen :

ich hab jetzt mal meine alte spritleitung ( tankverbindung + vollgummi ) gemessen, innen ca. 6,5mm - also 1/4" - aussen hat die fast 12mm !!

Wenn Du bei w+w mal die Schläuche anschaust wirst Du sehen dass die Schläuche mit 11mm ( 7/16" ) aussen nur 6,5mm ( 1/4" ) innen haben

Am Besten gehst Du messen was Du verbaut hast.........

[manni1409]

Moin Thorsten,

bin ein wenig verunsichert, das hier etwas falsch angeschlossen ist.

http://s7.directupload.net/file/d/3334/vi2v9eof_jpg.htm
http://s14.directupload.net/file/d/3334 ... q6_jpg.htm

gab es früher von Earl´s unterschiedliche Anschlüsse?

Leider habe ich das nicht selbst verbaut, sondern so gekauft.

[Thorsten D.]

servus manni,

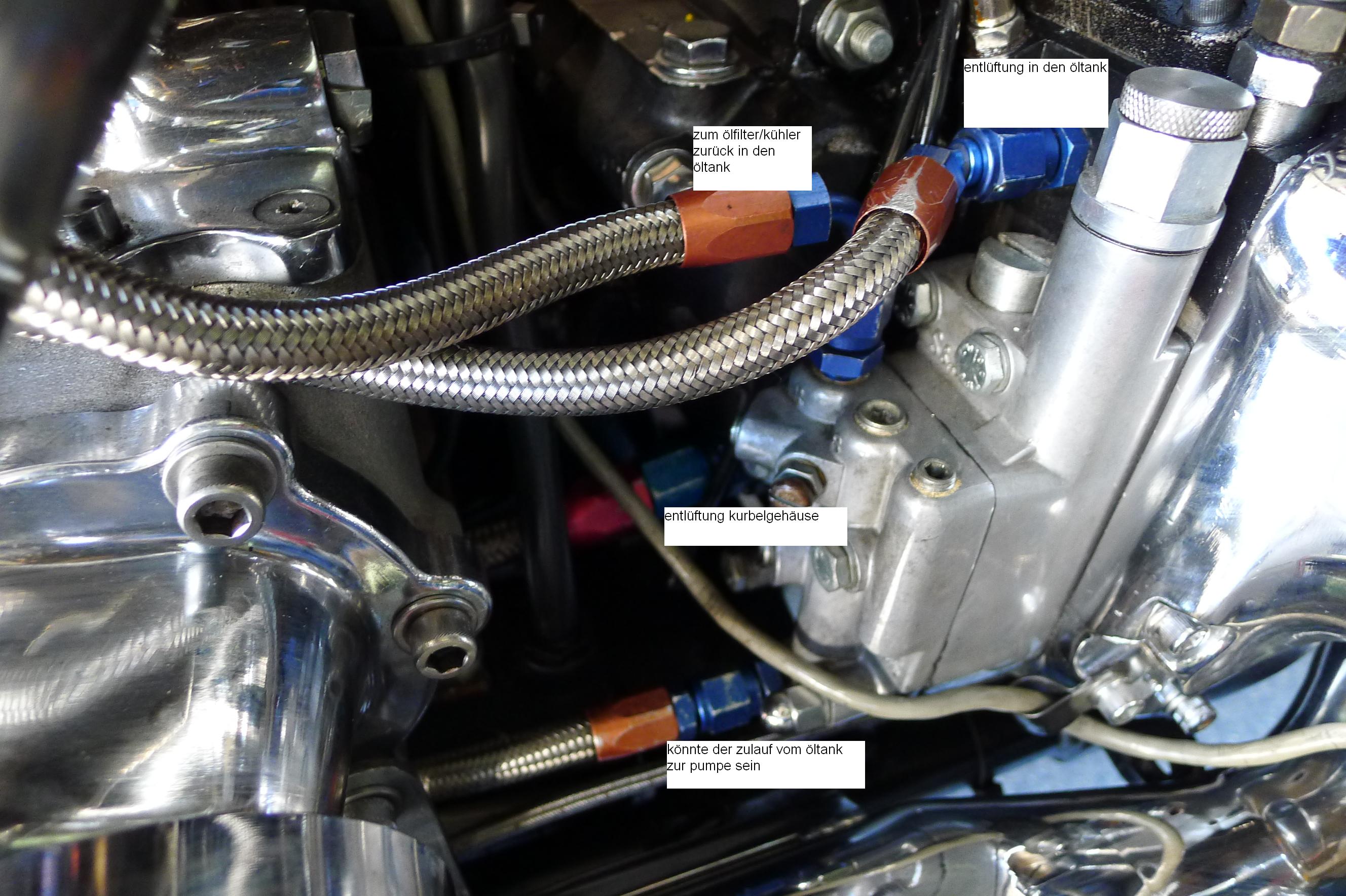

hier dein foto mit beschriftung



die unterste leitung könnte der zulauf vom tank zur pumpe sein, ich hab von s+s ne übersicht, und da ist bei verschiedenen pumpen der zulauf entweder oben oder unten zur auswahl.
bei meiner pumpe, die selbe wie die deine, hab ich an der stelle wo bei dir die leitung anliegt ne verschlußschraube - mein zulauf ist oben.

Frag jemanden der sich besser auskennt wie ich, am besten bei s+s direkt, oder warten ob hier jemand noch was reinschreibt der sich sicher ist dass man bei dieser pumpe den zulauf auch unten anschliessen kann


ob es von earls andere fittinge gab oder gibt weiss ich nu gar nicht

[manni1409]

Hi Thorsten,

danke erstmal für deine Hilfe.

Das sind meine Anschlüsse am Tank und Pumpe.


http://s14.directupload.net/file/d/3334 ... rm_jpg.htm

Das ist die Bezeichnung der Anschlüsse

http://s14.directupload.net/file/d/3334 ... pt_jpg.htm

Habe heute bei W+W angerufen und die haben mir bestätigt, das von den Maßen her, meine keine Earl´s Anschlüsse sind.

Also geht die Suche weiter, vielleicht hat ja jemand die gleichen Anschlüsse mit Leitung verbaut.

[Thorsten D.]

jo, so wie das aussieht läuft bei dir der zulauf unten in die pumpe.........

tja, wenn auf deinen fittingen RR steht dann sind es wohl keine earls

woher die dann sind, keine ahnung, gibt diese dinger aber net nur von earls oder crontec, viele joghurtbecherfahrer nutzen so zeugs auch...

hier mal nen shop aus der bucht

http://www.ebay.de/sch/m.html?_from=&_n ... c=25&rt=nc


die haben massenhaft solche fittinge, auch reduzierungen !

wenn du deinen ölfilterhalter anschliessen willst musst du doch deine rücklaufleitung eh abmachen, dann kannst doch messen was die für ne lichte weite hat und entsprechend deine teile zusammensuchen
