Maße Radnabe und Schwinge

[Mike_O]

Hallo,

Hab mir ein kleines Winterprojekt vorgenommen und bräuchte nun zwei Maße.

a. Die lichte Weite der eckigen FL-Schwinge, gemessen an der Radachse. Die Rundschwinge habe ich selbst gemessen, da sind es 230mm. Bin mir aber nicht sicher, ob die FL-Schwinge nicht breiter ist.
b. Das Maß Kettenflansch (Auflage Kettenblatt) bis Radnabenmitte.

Wäre super wenn das jemand wüsste.

Gruß und ein schönes Wochenende,
Michael

[Don Rocket]

Hallo Michael

Zu a: keine Ahnung

Zu b:

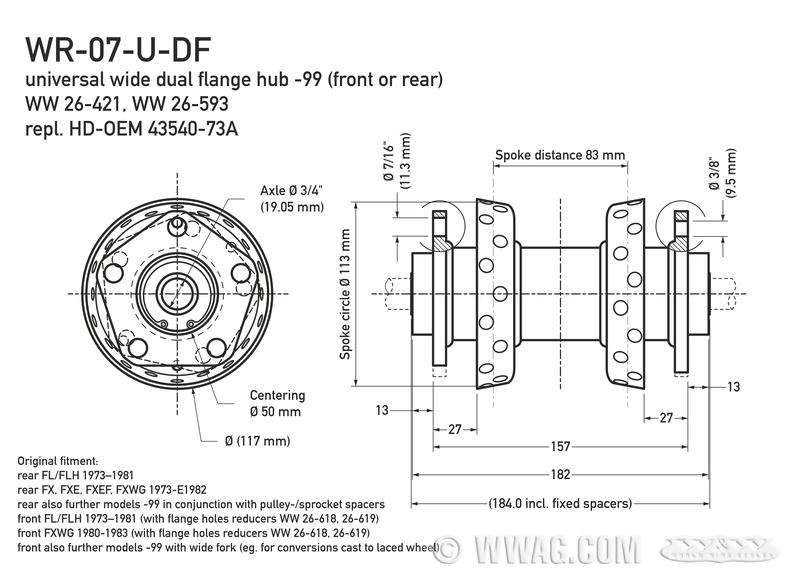

Hilft dir das weiter?

Gruß
Dieter

[Mike_O]

Danke Dieter! Genau das hab ich gesucht!
..auf die Idee da mal zu kucken, hätte ich ja selbst kommen können!
Leider haben sie von der Schwinge 17-165 keine Zeichnung.

Gruß,
Michael

[Erich]

Gumorgen,

du meinst sicher die Kastenschwinge....

Mein Manual sagt 231,9 - 232,9 mm (9,13 -9,17"), kann gerne auch nachmessen (FXWG).
(wird aber im eingebauten Zustand bestimmt nicht annähernd so genau)

Die Unterschiede zwischen den Teilenummern werden wohl von den angeschweißten Haltern kommen..!?.

[Mike_O]

Danke Erich,

Das ist momentan genau genug! Kastenschwinge und Rundschwinge sind also gleich mit 9.15" bzw. ca. 230mm.
Hab hier nämlich noch ne schöne große Trommelbremse in der Werkstatt rumliegen.. Und die hat Bohrungen für 40 Speichen! Da wurde die Idee geboren, das doch in die Shovel zu frickeln. Könnte krass aussehen. Und da ich's eh nicht so sehr mit Originalität habe ...
Mal sehen, der Winter kommt und ist noch lange.

Gruß,
Michael

[hd474]

Sind bei der Kastenschwinge genau 230mm





Jens

[Mike_O]

Danke!
Ist einfach ein geiles Forum hier!

Gruß,
Michael
