Ws für ein HBZ ist das genau?

[zeppie]

Hallo,
bin dabei die Bremsen meiner 78er Shovel zu überarbeiten.Dem HBZ für die hintere Bremse wollte ich zerlegen und einen neuen Dichtsatz bestellen.Leider kenne ich diesen HBZ nicht.Er sieht etwas größer aus als die,die man von den Shovels gewohnt ist.Innen steht HB und das Jahr 97. Wer kann mir sagen was für ein HBZ das ist und wie ich ihn zerlegen kann.Ich wollte da nicht mit Gewalt bei gehen.
Vielen Dank und Grüße aus Heidelberg

[raceduck]

Moin,

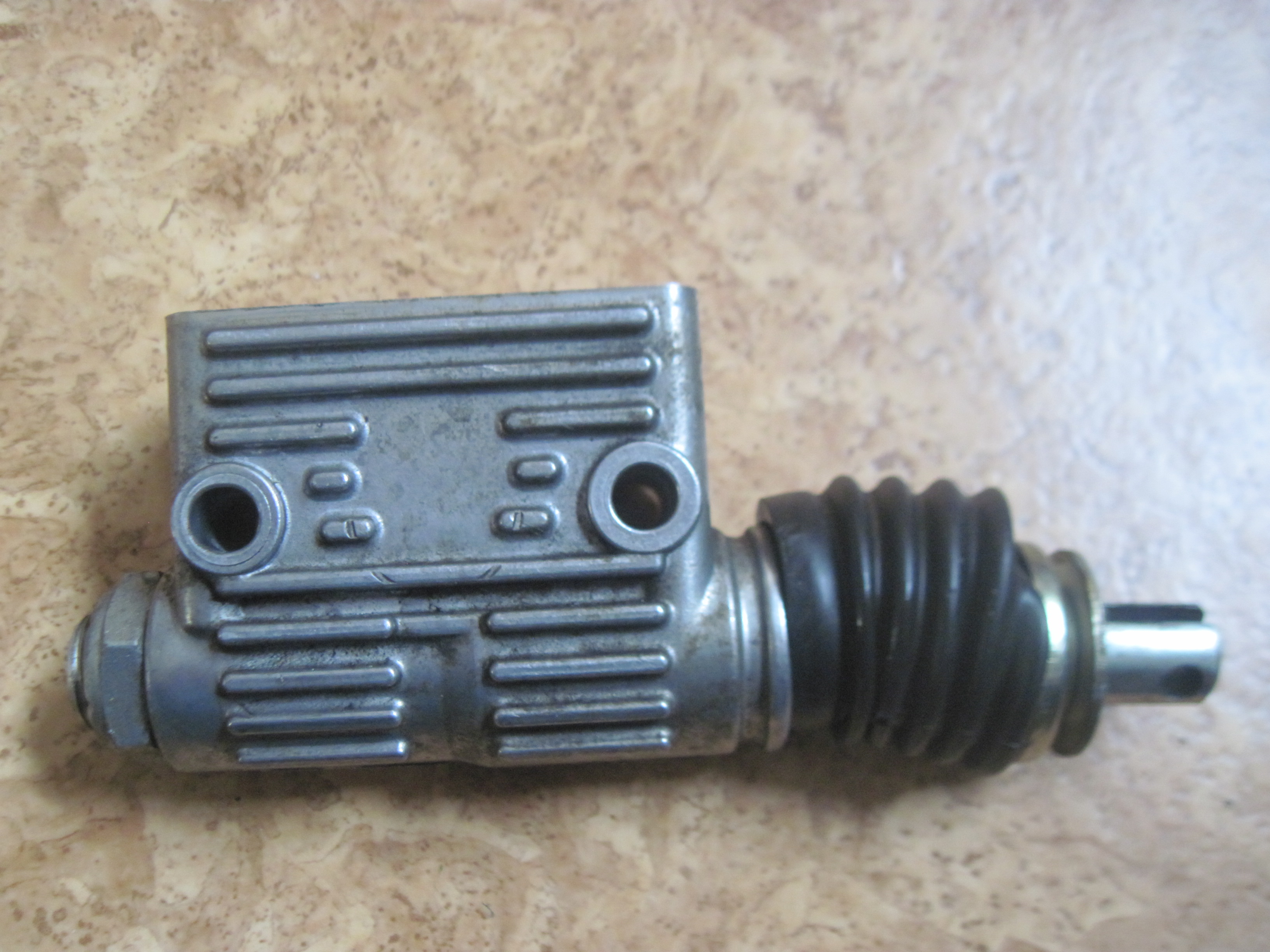

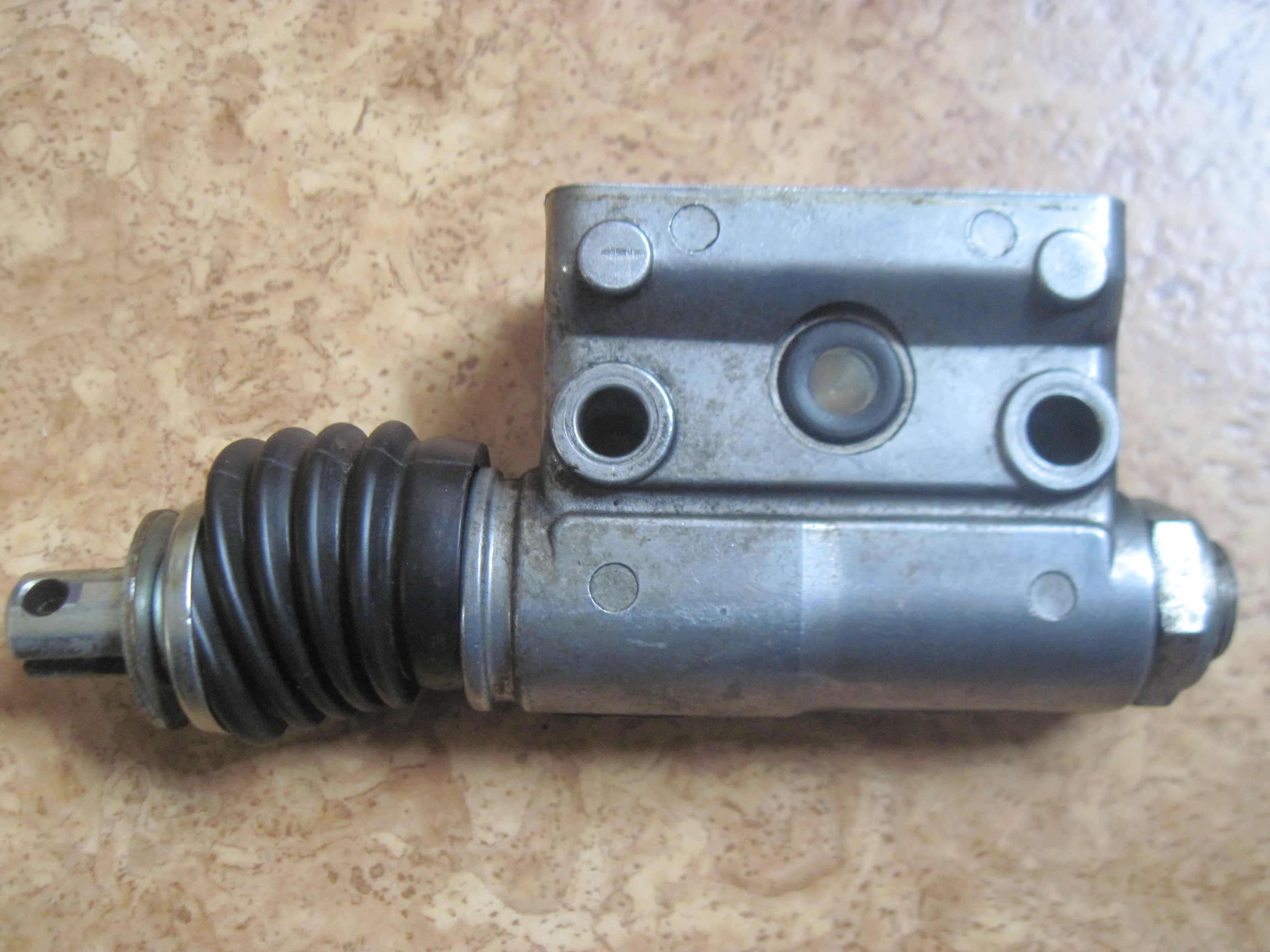

sieht genau so aus wie der an meiner 94er Fatboy Evo. Habe zwei Fotos gemacht , weiß aber nicht ob das funktionier mit dem Datei einfügen hier...
Wie der aufgebaut ist findest du hier:



Grüße Frank

[raceduck]

ok, hat nicht funktioniert, Bilder und Link auch nicht

[zeppie]

Schade dass es nicht klappt.Hatte schon Hoffnung.Trotzdem Danke dass Du es versucht hattest.Kannst du mir sagen welchen Dichtsatz ich bei dem großen W genau bestellen muss? Das würde schon etwas weiterhelfen.

[holzlenker]

Servus,

der Zylinder iss bissi anners...

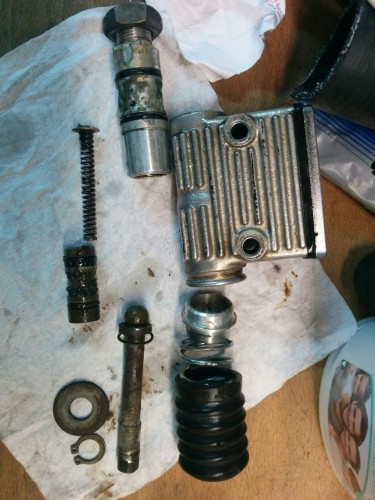

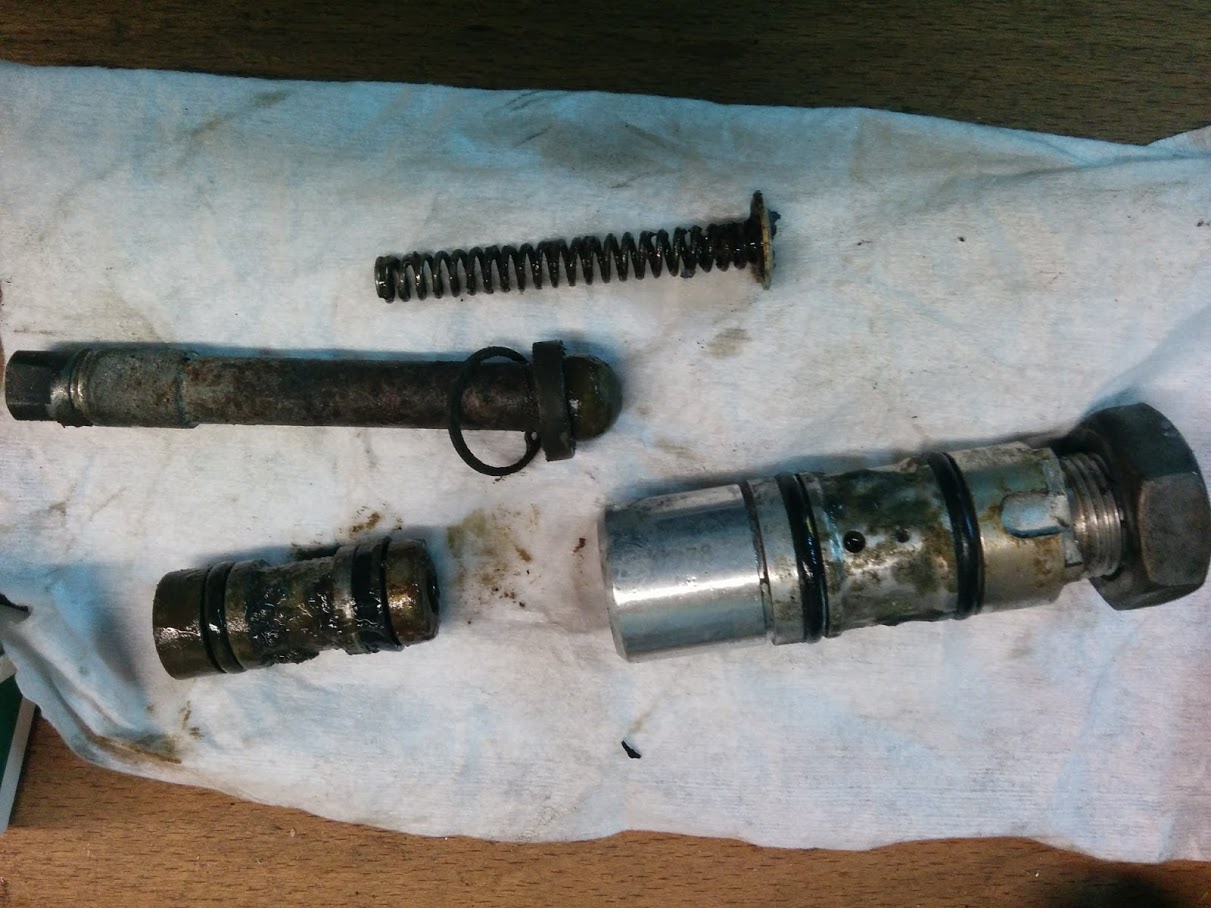

die Mutter abmachen und mit weicher Zwischenlage auspressen...ist eine Art "Patrone"...

Schaue heute Abend mal nach Bildern.

Ciao Lutz

[holzlenker]

danke googledrive Gates doch

[zeppie]

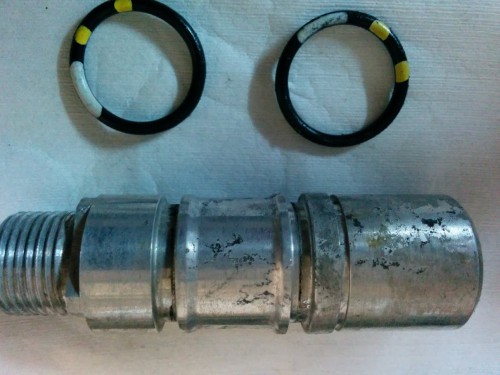

Hallo Lutz,vielen Dank für deine Mühe.Anhand deiner Bilder konnte ich bei W&W den Überholsatz finden.Leider gibt es dafür nur diese komplette Patrone (77€) obwohl ja nur die vier Dichtringe gewechselt werden müssten.Gibt es diese wohl auch einzeln? Meine Patrone sieht innen wie aussen aus wie neu.
Ich frage mich auch warum der Vorbesitzer seinerzeit den orignalen HBZ der FLH gegen diesen neueren aus 97 getauscht hatte? Ich hoffe mal der passt dann auch technisch zum Bananenbremssattel.Habe die Shovel mal als Bausatz gekauft und daher ist alles etwas durcheinander zusammengestellt worden.
Gruß Zeppie

[Chris-LG]

Da kannst du dir auch für 52,- einen kompletten und neuen Wagner Lockheed Zylinder z.B. beim Cheffe von diesem Forum holen. Den passenden rebuilt Kit für diesen Zylinder gibt es dann sogar schon für achtfünfzig.

Gruß,
Chris

[holzlenker]

Servus,

da hat einer wohl die Modulbauweise vom Fernseher kopiert:

Als ich noch Kind war, kam der "Fernsehfritze" zu uns nach Hause, holte einen Schaltplan, sein Meßgerät und ersetze einen Widerstand/ Kondensator für 26,69 Ostmark:
incl. Arbeitslohn, An- & Abfahrt (ja, iss überspitz...habe die Rechnungen nie gesehen)

Zum Bremszylinder:
der sicherheitsrelevante Teil (Kolben/ Manschette) ist in der Patrone...rein-raus fertig...Stundenlöhne treiben Reparaturen in die Höhe.

Würde mir auch einen anderen, wie vorgeschlagenen HBZ holen.

Ciao Lutz

[zeppie]

Danke nochmal für die schnelle unkomplizierte Hilfe zum Thema.Werde wahrscheinlich einen orignalen HBZ dranbauen,da ich davon noch welche liegen habe.Dichtsatz ist schon bestellt.
Gruß Zeppie
