Lenker Amaturen

[Shovel1980]

Hallo zusammen , ich bin dabei meine Lenker Armaturen neu zumachen. Shovel Bauj.80. Alte Lenker Armaturen sind von RST.
Meine Frage kennt sich jemand mit den mo.switch basic von motogadget aus.
Muss ich wenn ich mo.switch basic dieses mo.unit basic haben oder kann ich auch ohne das mo.unit basic verwenden.
Bei mir sind an den jetzigen Schaltern Licht , Hupe , Blinker geschaltet , die Blinker sind die atto hinten 3-1 und vorne atto Blinker mit dem Kellermann
Blinkrelais R2.
Danke
Gruß Peter

[Gerry]

Moin Peter,

in dem mo.switch Basic Gehäuse stecken diese Taster: https://www.motogadget.com/products/taster-compact-m12
Das sind ganz einfache Teile die Masse schalten. Die kannst Du auch ohne mo.unit verwenden um z.B. Standard-Relais zu schalten.

Gruß,
Gerry

[Shovel1980]

Hallo Gerry
also z.B bei mir sind zwei dräte für einen Blinker die kann ich da einfach Anschließen.

[holzlenker]

Servus,

wie ist es denn jetzt und willst Du nicht vielleicht gleich ein upgrade machen?

Theoretisch geht Dein Blinker nur, wenn Du den Taster drückst: ist das so richtig?
Du kannst z.B.

https://www.motogadget.com/products/mo-stop

verwenden, oder auch Produkte von Axel Joost:

https://www.elektronikbox.de/shop/blinker

Ciao Lutz

PS: Sorry, mich drückt grad eine Korinthe - die mo.switch Basic / Taster compact M12 können auch Plus schalten.

[Shovel1980]

Hallo Lutz,
ja genau , also würde es auch ohne gehen.

[Gerry]

PS: Sorry, mich drückt grad eine Korinthe - die mo.switch Basic / Taster compact M12 können auch Plus schalten.

Ja, natürlich können sie das auch schalten.

Gruß,
Gerry

[chevy v8]

Warum willst die Stocker Armaturen abbauen?
Wenn der Bremszylinder für 1 Bremsscheibe is, hätte ich evtl Interesse dran.

Gruß Bernd

[Shovel1980]

Hab die Lenker Amaturen schon jemanden versprochen , sorry

[Shovel1980]

Hallo zusammen
habe gerade die mo.switch basic bekommen und blicke nicht mehr durch.
An den mo.switch basic ist ein kabelstrang mit vielen Farben , wo schließe ich meine kabel an .
Links hab ich Blinker zwei Kabel die von unten kommen und das Kabel vom Blinker , und licht das sind drei Kabel die auch von unten durch den Lenker kommen.
Rechts ist nur Blinker zwei Kabel die von unten kommen und das Kabel vom Blinker.

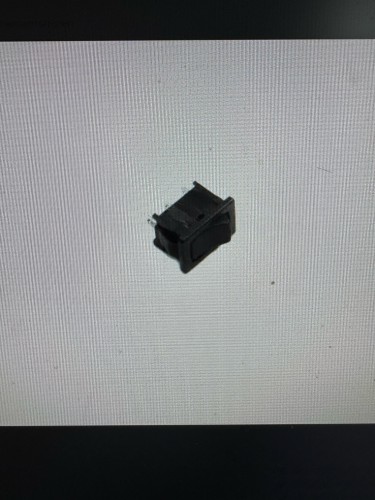

Hab diese taster drin

.
Noch frage muss ich diesen mo.stop einsetzen .
vielen dank
viele grüße peter

[holzlenker]

Servus,

wenn Du keinen Schaltplan dazu bekommen hast, kannst Du
A: Deinen Liefranten danach fragen
B: Dich an Motogadget wenden
C: Olschool mit Durchgangsprüfer / bzw. Meßgerät mit Durchgangsprüfer die Kabel zuordnen.

Seltsam nur, auf den Fotos die ich jetzt kurz angeschaut habe, sind keine Kabel an de Armatur.

Ciao Lutz

[Shovel1980]

okay vielen Dank
das Bild ist aus den Internet.
Ich muss meine Amaturen jetzt mal abbauen. Blicke immer noch nicht durch.
Gruß Peter

[holzlenker]

Servus,

also das Objekt, wie auf dem Bild, ist bei Deinen jetztigen Armaturen verbaut, richtig?
Sind die Blinker rastend, also Du mußt sie wieder "AUS" schalten, oder tastend...blinkt nur solange, wie Du den Taster drückst?

Ciao Lutz

[hd474]

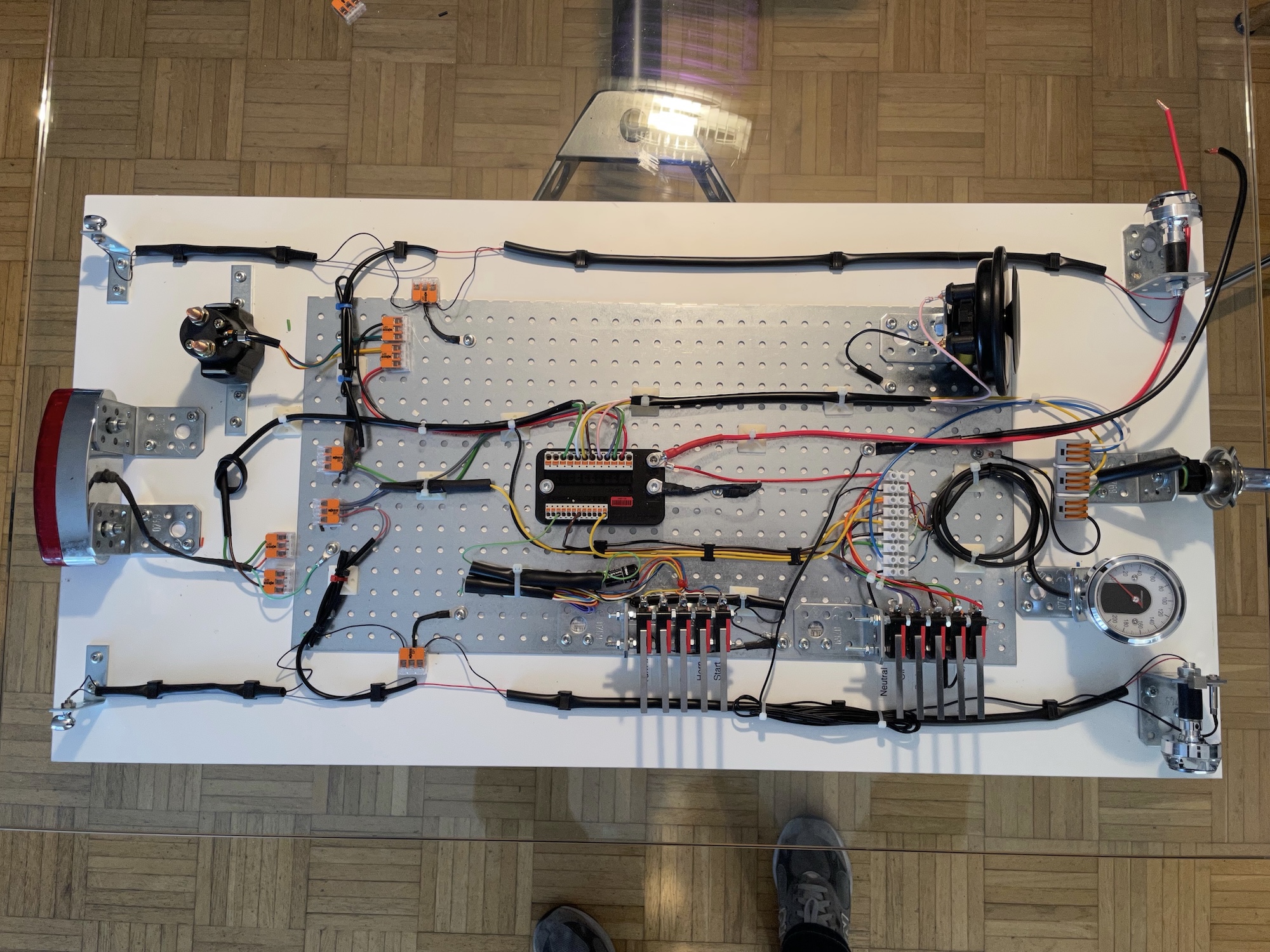

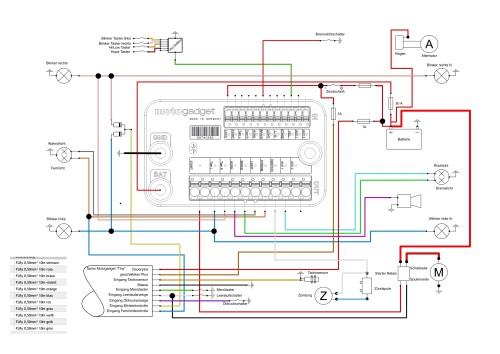

Ich verwende die gleichen Taster in einer meiner Shovels. Taster=funzen nur so lange, wie du sie gedrückt hälst. Ich verwende auch die Motogadget M-Unit mit dem M-Button und eine Motogadget Tiny Tacho. Ich habe damals diesen Schaltplan gemacht, vielleicht hilft der ja. Was in dem Schaltplan nicht drin ist, aber drin sein sollte, sind zusätzliche 1A Sicherungen für die Blinker. Der Querschnitt der Blinkerleitungen ist zu klein für die Halbleitersicherungen der M-unit. Ich habe mir damals auch ein Testboard gebaut, um alles zu checken.

Jens

[Shovel1980]

Hallo zusammnen
danke erst mal für die antworten,
ja die Blinker sind rastend.

[holzlenker]

Servus,

dann wirst Du für den gleichen Komfort nachrüsten müssen.

Deine neuen Armaturen haben nur Taster, solange Du drückst, geht der Blinker...beim Links abbiegen und anfahren suboptimal.

Ciao Lutz
